PLL时钟发生器TOREX

发布时间：2022-09-01 17:25:10     浏览：1350

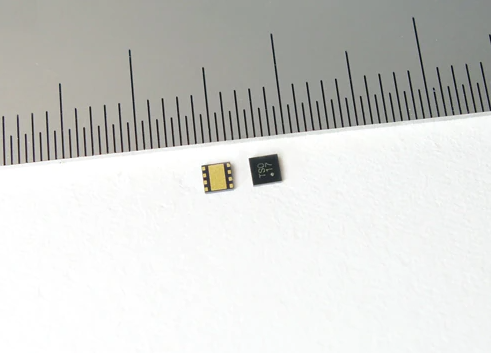

TOREX的PLL时钟发生器是内嵌分频器,倍频电源电路,在所有工作频段内维持低消耗电流量,具备超小型封装的PLL时钟发生器IC。

TOREX的PLL时钟发生器输入端分频器比(M),输出端分频器比(N)的值都可以在1～256范围之内利用激光微调形式随意选择。输出时钟(fQ0)的次数相当于标准时钟输入频率乘以N/M的比率(即fQ0=fCLKin×N/M)。PLL时钟发生器输出工作频段为:1MHz～100MHz。PLL时钟发生器输入频率的范围为:32kHz～36MHz。当CE端子输入低电频时,整个芯片停止运行,这时芯片的消耗电流量会低过10uA。待机时输出为高阻抗。

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html


产品系列名称

特点

封装

工作电压范围（MIN）(V)

工作电压范围（MAX）(V)

输出频率(MHz) (MIN)

输出频率(MHz) (MAX)

消耗电流(mA)

XC2173

内置基频晶振电路PLL, 对应高频

sot-26

3

5

50

160

10

XC25BS5

分頻因子:1.3~2047分頻<br>倍頻因子:6~2047倍頻

sot-26

  usp-6b

2.97

5.5

3

30

3

XC25BS7

输入端分频范围(M): 1～256分周<br>输出端分频范围(N): 1～256分周

sot-25

  usp-6c

2.5

5.5

1

100

3

XC25BS8

输入端分频范围(M): 1～256分周<br>输出端分频范围(N): 1～256分周

sot-26w

  usp-6c

2.5

5.5

1

100

5
