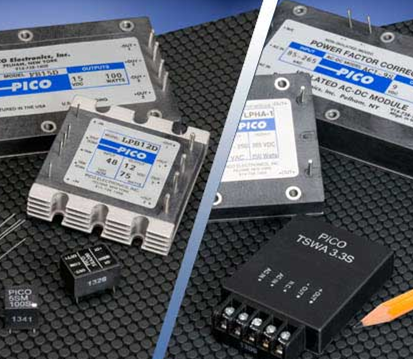

PB单系列和PB双系列DC-DC转换器PICO
发布时间：2022-09-02 17:00:57 浏览：1640
PICO PB系列高功率DC-DC转换器容许36-72VDC宽输入电压，同时维持稳定输入输出。全方位保障过电压、过温和持续性短路故障。
PICO PB系列高功率DC-DC转换器做为标准性能的双隔离输入输出、超小型和平行操作技能的可用性应减少客户设计和器件成本费用，固定工作频率操控有利于平行连接，以满足更高功率需求。
PICO PB系列高功率DC-DC转换器在国外拼装PICO质量和器件选择能够满足更加严格业务需求。
特征：
双隔离输入输出
过流保护
输入电压保障
热，过温。关停
线路调整
负载调整
不需要外部器件
高密度、高效率设计
远程关机
修剪性能
固定频率-100Khtz
典型特征：
工作频率：100Khtz
基材：最大。+85ºC
操作温度：见热图，最小值。0ºC环境，最大。+85ºC基材温度。
试验条件：25ºC环境温度
隔离基座输入：2121VDC
隔离输入输出：4242VDC
隔离输入输出至基座：1000VDC
储存温度：-55ºC至+105ºC
深圳市立维创展科技是PICO公司的分销商。提供进口PICO电源模块、军用电源模块、高压电源模块、小型变压器、MIL-PRF-21038/27规格变压器、脉冲变压器、400 MHz电力变压器、MIL-STD-1553接口变压器、音频变压器、功率电感、微型功率电感、EMI电感、薄DC-直流电源模块、军用DC-DC电源模块、砖块DC-DC电源模块、高压DC-DC、AC-DC电源模块、开关直流电源模块、隔离电源模块、航空电源模块等功能电源模块和功率转换器。原装产品进口，质量保证，欢迎咨询。
详情了解PICO电源模块请点击：http://www.leadwaytk.com/brand/15.html
系列 PB 单 100 瓦 - 输入 36-72 VDC |
Pico
零件
编号 | 输入电压
范围(V DC) | 输出电压
(V DC) | 最大输出
功率(W) | EFF满载
典型(%) | 最大负载
调整率 (%) | 最大满载时
线路调整率(%) | 输出电压
纹波（满载）
1-1MHz BW
(MV PP) | 输出电压
容差(± %) |
10-50% | 50-100% | 36-48V | 48-72V |
PB3.3S | 36-72 | 3.3 | 50 | 76 | 1.50 | 1.50 | 0.75 | 0.75 | 50 | 2.0 |
PB5S | 36-72 | 5 | 75 | 78 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.5 |
PB5.2S | 36-72 | 5.2 | 75 | 78 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.5 |
PB9S | 36-72 | 9 | 100 | 82 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.0 |
PB12S | 36-72 | 12 | 100 | 84 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 1.0 |
PB15S | 36-72 | 15 | 100 | 85 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 1.0 |
PB24S | 36-72 | 24 | 100 | 87 | 0.50 | 0.50 | 0.50 | 0.50 | 50 | 0.5 |
PB28S | 36-72 | 28 | 100 | 87 | 0.50 | 0.50 | 0.50 | 0.50 | 50 | 0.5 |
PB48S | 36-72 | 48 | 100 | 88 | 0.50 | 0.50 | 0.50 | 0.50 | 50 | 0.5 |
PB100S | 36-72 | 100 | 100 | 87 | 0.50 | 0.50 | 0.50 | 0.50 | 50 | 0.5 |
系列 PB 双 * 100 瓦 * 输入 36-72 VDC |
Pico
零件
编号 | 输入电压
范围(V DC) | 输出电压
(V DC) | 最大输出 功率 (W)
| EFF满载
典型(%) | 最大负载
调整率 (%) | 最大满载
线路调整率(%) | 输出电压
纹波（满载）
1-1MHz BW
(MV PP) | 输出电压
容差(± %) |
10-50% | 50-100% | 36-48V | 48-72V |
PB5D | 36-72 | 5 | 37.5 | 78 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.5 |
PB9D | 36-72 | 9 | 50 | 82 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.0 |
PB12D | 36-72 | 12 | 50 | 84 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 1.0 |
PB15D | 36-72 | 15 | 50 | 85 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 1.0 |
PB24D | 36-72 | 24 | 50 | 87 | 0.50 | 0.50 | 0.50 | 0.50 | 50 | 0.5 |
PB28D | 36-72 | 28 | 50 | 87 | 0.50 | 0.50 | 0.50 | 0.50 | 50 | 0.5 |
PB48D | 36-72 | 48 | 50 | 88 | 0.50 | 0.50 | 0.50 | 0.50 | 50 | 0.5 |
高压系列 PB 至 300 VDC - 150 瓦 - 输入 36-72 VDC |
PICO
零件
编号 | 输入电压
范围(VDC) | 输出电压
（DC） | 最大输出
功率(W) | EFF@满载
典型值(%) | 最大负载
调节(%) | 最大限满负荷 线路调节 (%) | 输出电压
纹波满载
1-1 MHz BW (%) | 输出电压
容差(±%) |
20-50% | 50-100% | 36-48V | 48-72V |
PB125S | 36-72 | 125 | 150 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB150S | 36-72 | 150 | 150 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB175S | 36-72 | 175 | 150 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB200S | 36-72 | 200 | 150 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB225S | 36-72 | 225 | 125 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB250S | 36-72 | 250 | 125 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB275S | 36-72 | 275 | 100 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB300S | 36-72 | 300 | 100 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
