TOREX负电压型DC/DC转换器

发布时间：2022-05-24 16:45:53     浏览：995

随着电子信息技术的迅速发展，现如今电子测量设备通常需要负电源为其内部集成电路芯片和传感器供电系统。负电源的质量对电子测量设备的作业性能有很大的影响。如果情况严重，检测数据将大幅度偏离预期结果。

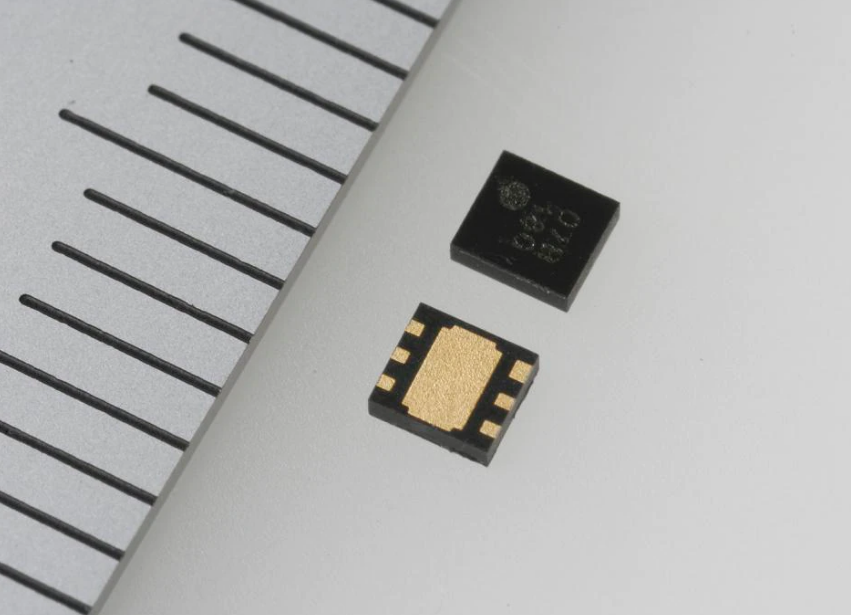

随着越来越多的专用型集成DC/DC控制芯片的诞生，电源电路简单、体型小的非隔离负电压开关电源在电子测量设备中受到了越来越广泛的应用。TOREX负电压输出DC/DC转换器选用精巧的封装形式。当振荡频率提高到2.5MHz时，可以应用高度低于0.65mm的器件，包括所需要的线圈和电容器.与具备普通负电压输出的DC/DC转换器相比较，TOREX负电压DC/DC转换器的安装使用面积降低了约70%，这有利于减少电子设备的规格尺寸和厚度

与电荷泵方法相比较，TOREX负电压DC/DC转换器应用开关模式输出负电压。即使输入电压波动，输出电压也能够保持稳定。最大输出电流可达300mA。

TOREX负电压DC/DC转换器具备PWM控制功能，主要用于低噪声、轻载高效率、重载低噪声的应用。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html

TOREX (4).png

产品系列名称

VIN(MIN)
(V)

VIN(MAX)
(V)

VOUT(MIN)
(V)

VOUT(MAX)
(V)

IOUT(ref)
(mA)

FB电压精度

VREF电压精度

振荡频率(kHz)

限制电流
(mA)

消耗电流
(μA)

温度范围(℃)

XC9307

2.7

5.5

-3.6

-3.2

300

0.5V±10mV

1.6V±40mV

2500

1100

250

-40～＋105

XC9308

2.7

5.5

-3.6

-3.2

300

0.5V±10mV

1.6V±40mV

2500

1100

250

-40～＋105
