​MUN12AD01-SH评估板

发布时间：2022-05-24 16:49:47     浏览：854

Cyntec评估板主要用于MUN12AD01-SH高效率直流/直流电源模块。评估板在4.5V和17V输入电压范围内的负载电流高达1A时形成+3.3V输出电压。可以调节输出设置电阻器R5至R10，以评估不同的输出电压。MUN12AD01-SH开关频率为1.0MHz，应用所提供的器件可实现高达94%的效率。



电气规格：

Parameters

Symbol

Value

Unit

Input Voltage Range

VIN

4.5~17

V

EN Voltage Range

EN

1.5~17

V

Output Voltage

VOUT

3.3

V

Output Current

IOUT

1

A

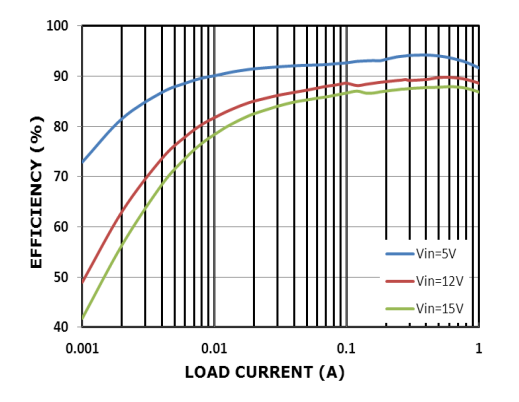

EFFICIENCY：




MUN12AD01-SH的输出电压预设为3.3V。

输出电压VOUT可通过改变Rx进行编程。使用以下公式计算新值：


深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解MUN12AD01-SH请点击：http://www.leadwaytk.com/product/2997.html
