LMZ12010降压模块（集成电感器）

发布时间：2022-03-28 17:12:14     浏览：990

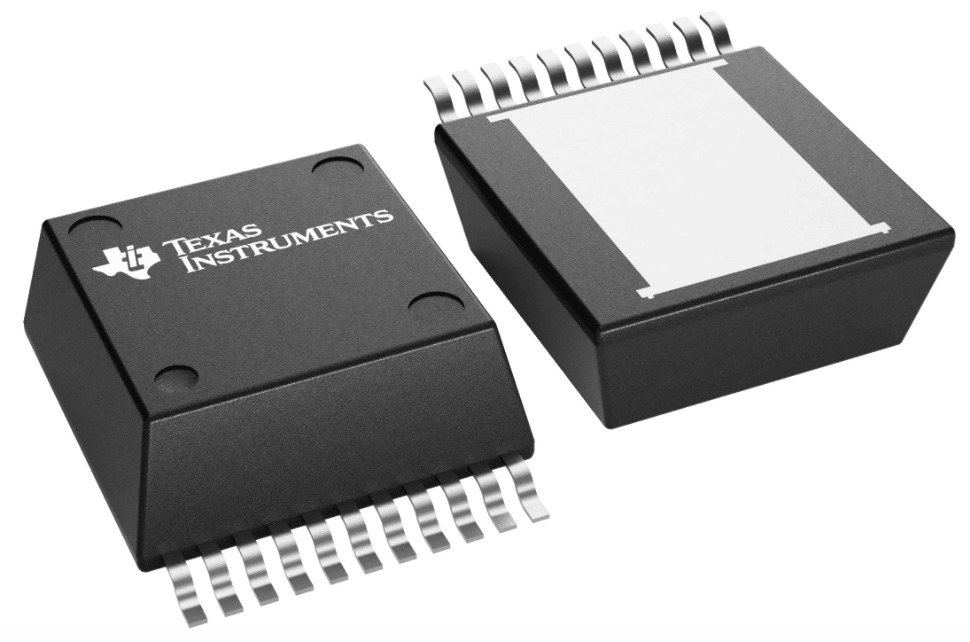

LMZ12010 SIMPLES WITCHER®易电源电源模块是款易于采用的降压式DC/DC解决方案，可驱动高至10A的负载。LMZ12010选用创新性封装模式，提高了排热性能并可手动或机器焊接。LMZ12010可作业于6V和20V之间的输入电压轨，并提供低至0.8V的可调式高精度输出电压。LMZ12010仅需2个外部电阻和外部电容就能实现电源解决方案。LMZ12010是款安全可靠、稳健性的设计方案，具备以下保护功能：热关闭、输入欠压锁定、输出过电压保护、过流保护、输出电流限制并允许预偏置电压输出启动。

LMZ12010在高电压超过使能输入的运作范围时，可采用5.1V齐纳钳位。如果目标应用严禁超过最大使能输入电压，就不需要齐纳钳位。额外的使能电压滞后也能够通过RENH增加。可以对RENT和RENB的值进行选择，而使RENH的值为0，在设计时可忽略不计。


特征

■集成化屏蔽电感器

■单PCB(印刷电路板)布线

■稳定开关频率(350kHz)

■选用外部的软启动、追踪和精确使能，可以实现灵活性的上电时序调节

■针对浪涌电压以及输入欠压锁定和输出短路等问题提供保护

■工作结温范围-40℃至125℃

■选用单裸露焊盘和标准引脚，更容易安装和制造

■可得到WEBENCH®电源设计软件的全面支持

■引脚兼容LMZ22010/08/06,LMZ12008/06,LMZ23610/08/06,和LMZ13610/08/06

应用领域

■从12V输入电压轨负载点转换

■使用于时间受到限制的项目

■使用于空间受到限制的高温场合

■使用于负输出电压

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
