LMZ31520降压模块（集成电感器）

发布时间：2022-03-28 17:13:36     浏览：1030

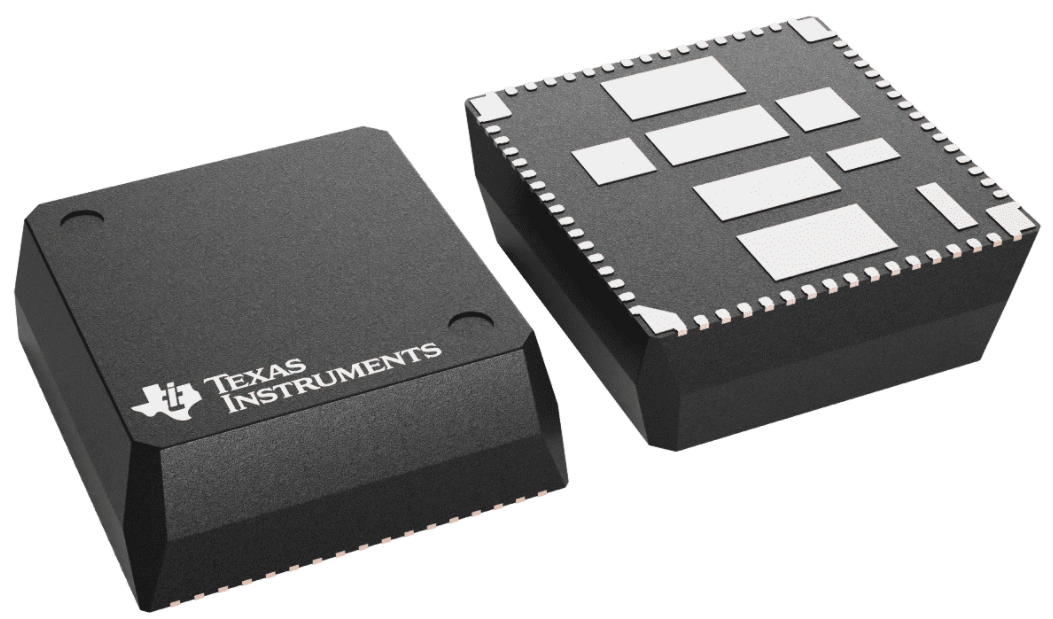

LMZ31520电源模块是款便于应用的集成式电源解决方案，它在一个扁平的QFN封装内整合了一个配有功率MOSFET的20ADC/DC转换器、一个屏蔽式电感器和多个无源器件。此整体电源解决方案仅需三个外部组件，并减少了环路补偿和磁性元器件选择过程。LMZ31520选用15×16×5.8mmQFN封装，可轻松焊接到印刷电路板上，并可完成紧凑型的负载点设计。LMZ31520可完成95%以上的高效率，具备超迅速负载阶跃响应，以及热阻抗为8.6°C/W的优异功率损耗能力。LMZ31520提供离散负载点设计的灵活性和特性集，并且特别适合为广泛的集成电路(IC)和系统供电。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的稳健耐用且安全可靠的电源解决方案。


特性

•完全集成的电源解决方案；尺寸低于离散设计

•15mm×16mm×5.8mm封装尺寸

-与LMZ31530引脚兼容

•超迅速负载阶跃响应

•效率高达96%

•宽输出电压调节0.6V至3.6V，基准精度为1%

•可选分离电源轨可完成低至3V的输入电压

•可选开关频率范围（300kHz至850kHz）

•可选缓启动

•可调式过流限制

•电源正常输出

•输出电压排序

•超温保护

•预偏置输出启动

•工作温度范围：-40°C至85°C

•提高的散热性能：8.6°C/W

•符合EN55022A类辐射标准

-集成屏蔽电感器

•应用LMZ31520并借助WEBENCH®电源设计器创建定制设计方案

应用

•宽带和通讯基础设施

•DSP和FPGA负载点应用

•高密度电源系统

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
