LMZ31704降压模块（集成电感器）

发布时间：2022-03-09 16:54:47     浏览：1658

LMZ31704电源模块是便于应用的集成电源解决方案。它将4A DC/DC转换器与功率MOSFET、屏蔽电感和多个无源元件集成在一个扁平QFN封装中。这种整体电源解决方案只需要三个外部元器件，省略了回路补偿和磁性元器件选择的全过程。

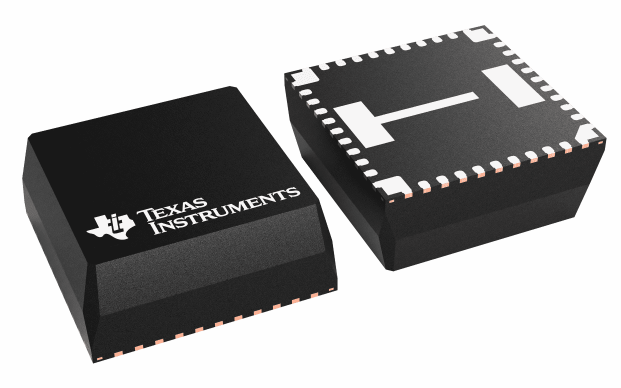

LMZ31704选用10×10×4.3mmQFN封装，可便捷焊接到印刷电路板上，并可实现紧凑型的负载点设计。它可以实现95%以上的效率和优异的功能损耗能力，热阻为13.3°C/W。LMZ31704提供了离散负载点设计的灵活性和功能集，特别适合为各类集成电路（IC）和系统供电。领先的封装技术可以提供与标准QFN安装和检测技术兼容的强劲、经久耐用和安全可靠的电源解决方案。


特性

•完整的集成式开关电源解决方案可完成小规格尺寸和扁平设计

•10mm×10mm×4.3mm封装形式–与LMZ31710和LMZ31707引脚兼容

•效率最高可达95%•Eco-mode™/轻负载效率(LLE)

•宽输出电压调整范围为0.6V至5.5V，标准精度为1%

•兼容针对更高电流量的并行运转

•可选分离开关电源轨可完成低至2.95V的输入电压

•可调整的开关频率范围（200kHz至1.2MHz）

•与外部时钟同步

•提供180°异相位时钟信号

•可调式低速启动

•输出电压排序/跟踪

•开关电源正常输出

•可编程欠压锁定(UVLO)

•过电流和温度过高保护

•预偏置输出启动

•运转温度范围：-40°C至85°C

•增强的散热性能：13.3°C/W

•满足EN55022B类辐射发射标准–集成屏蔽式电感器

•采用LMZ31704并借助WEBENCH®电源设计器创建定制设计方案

应用领域

•宽带和通讯基础设施

•自动测试和医疗器械

•紧凑型PCI/PCI快速接口/PXI快速接口

•DSP和FPGA负载点应用

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
