LMZ23605降压模块（集成电感器）

发布时间：2022-03-09 16:56:58     浏览：1297

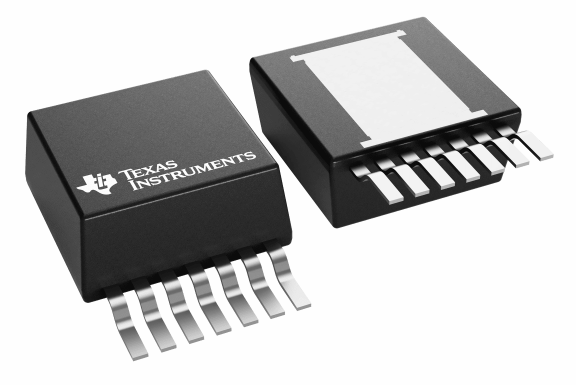

LMZ23605 SIMPLE SWITCHER电源模块是种便于应用的降压DC-DC解决方案，能够驱动高至5A的负载。LMZ23605创新性封装可以提高热性能，容许人工或机器焊接。

LMZ23605可接受6V至36V输入电压轨可提供低至0.8V可调配高精度输出电压。LMZ23605电源解决方案只需要两个外部电阻器和三个外部电容器。LMZ23605它是种安全可靠稳定的设计，具备热关断、可编程输入欠压锁定、输出过压保护、过流保护、输出电流受限等保护功能LMZ23605容许启动到预偏置输出。容许同步输入650-950kHz在开关频率范围内同步。


特点

集成屏蔽电感器

简易的PCB布局

频率同步输入（650kHz至950kHz）

采用外部软启动、跟踪和精确开启的灵活启动排序

避免浪涌电流和故障，例如输入UVLO和输出短路

结温范围–40°C至+125°C

单个外露焊盘和标准引脚，有利于安装使用和生产制造

为FPGA和ASIC供电的快速瞬态响应

完全开启WEBENCH®电源设计器

引脚兼容LMZ22005/LMZ23603/LMZ22003

性能优势

高效率降低系统发热

通过EN55022B类测试

相关被测设备的数据，请参阅SNVA473和布局。

Vin=24VVo=3.3VIo=5A

元器件数量少，只需5个外部元器件

低输出电压纹波

采用PCB作为散热器，不需要气流

电气规格

30W最大总输出功率

高达5A的输出电流量

输入电压范围6V至36V

输出电压范围0.8V至6V

效率高达92%

EN55022:2006、+A1:2007、FCC第15部分B子部分：2007。

应用领域

12V和24V输入轨的负载点转换

时间紧急的项目

空间受限/高热要求应用

负输出电压应用见SNVA425

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
