TPSM84424降压模块（集成电感器）

发布时间：2022-03-04 17:21:56     浏览：1299

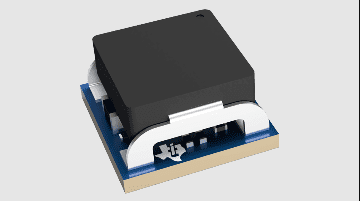

TPSM84424电源模块是种方便于使用的集成电源，它在一个小QFM封装形式集成了一个功率MOSFET的4ADC/DC转换器、屏蔽电感器和多个无源机器设备。TPSM84424电源解决方案仅采用6外界部件，关键参数仍可调整以满足实际设计要求。通过采用Turbo Trans超迅速瞬态现超迅速瞬态反应。Turbo Trans容许优化瞬态响应，以减少输出电压偏差和所需要的输出电容。

7.5mm×7.5mm×5.3mm、24引脚QFM封装形式容易焊接到印刷电路板上，具备出色的功能损耗能。TPSM84424非常灵活，具备许多特性，包括正常电源和可编程UVLO、追踪、预偏置启动、过电流和超温保护，使其成为向各种机器设备和系统供电的理想选择。


特性

•集成电感器电源解决方案

•7.5mm×7.5mm×5.3mmQFM封装形式–所有引脚均分布在封装形式外围

•输入电压范围：4.5V至17V

•宽输出电压范围：0.6V至10V

•效率高达96%

•可调整固定开关频率（200kHz至1.6MHz）

•支持与外界时钟同步

•超迅速负载阶跃响应(Turbo Trans™)

•电源正常输出

•满足EN55011B类辐射发射限制

•工作环境温度范围：-40°C至+105°C

•工作IC结温范围：-40°C至+150°C

•采用TPSM84424并借助WEBENCH®Power Designer创建定制设计方案

应用领域

•电信网络和无线基础设施

•工业生产自动化测试机器设备

•企业交换和储存应用

•高密度分布式电源系统

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
