TPS84320降压模块（集成电感器）

发布时间：2022-03-03 17:35:46     浏览：1225

TPS84320RUQ是个简单易用的集成电源模块解决方案，在一个小规格尺寸的BQFN封装集成了一种具有功率金属氧化物的半导体效应管(MOSFET)的3ADC/DC转换器、电感器和无源元件。TPS84320电源模块解决方案只需3个外界组件，避免了环路补偿和磁性元器件选择过程。

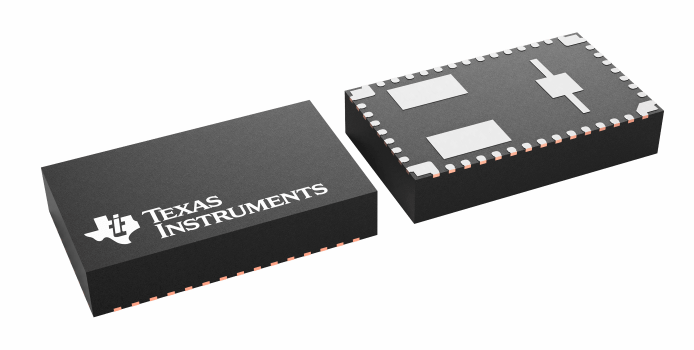

9mmx15mmx2.8mmBQFN封装可轻松焊接到印刷电路板上，设计效率高达95%的紧凑型负载点，结合到环境的热阻仅为13°C/W功耗优异。工作温度为85°C无气流，TPS84320可提供3A的满额输出电流。

TPS84320为高性能提供离散负载点设计的灵活性和功能集DSP和FPGA供电的理想选择。领先的包装技术可以提供标准QFN耐用安全可靠的电源模块解决方案兼容贴装和测试技术。


特性

•完整性的集成式电源模块解决方案可实现小规格尺寸和扁平设计

•效率高达95%

•0.8V至5.5V的宽输出电压调整范围，基准精度为1%

•可选分离电源模块轨可实现低至1.6V的输入电压

•可调式开关频率（330kHz至780kHz）

•与外部时钟同步

•可调式慢速启动

•输出电压排序/追踪

•电源模块正常输出

•可编程欠压锁定(UVLO)

•过流保护-间断模式

•超温保护

•预偏置输出启动

•工作温度范围：-40°C至85°C

•提高的热性能：13°C/W

•满足EN55022B类辐射标准

•要获得包括SwitcherPro™在内的设计帮助请访问http://www.ti.com/TPS84320

应用范围

•宽带和通讯基础设施

•自动化测试和医疗器械

•紧凑型PCI/PCI快速接口/PXI快速接口

•DSP和FPGA负载点应用

•高密度分布式电源系统

但由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
