LMZ12003降压模块（集成电感器）

发布时间：2022-03-03 17:37:31     浏览：1813

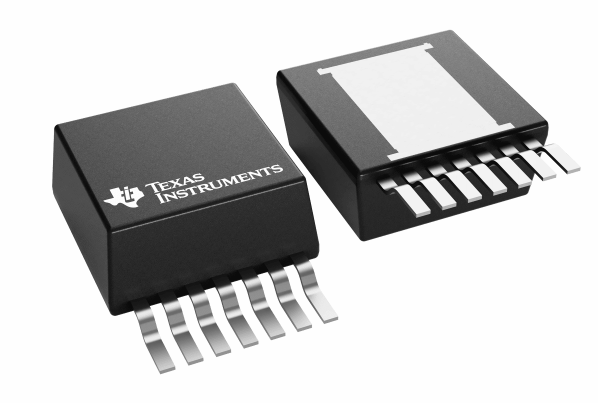

LMZ12003 SIMPLE SWITCHER®电源模块是便于使用的降压DC-DC解决方案，可驱动高达3A的负载，具备优异的功率转换效率、路线增强负载调节及其输出精度。LMZ2003选用创新性封装形式，可增强热性能，允许手动式或设备焊接.

LMZ2003可使用4.5V至20V之间的输入电压轨，而且可以提供低至0.8V的可调式高精度输出电压。LMZ12003只需用三个外部电阻器增强四个外部电容即可实现电源模块解决方案。LMZ12003是款安全可靠而经久耐用的设计，具备下列保护作用：热关机、输入欠压锁定、输出过压保护、短路保护增强输出电流限制。该设备允许启动预偏置输出。一个电阻器可以将开关频率调节到1MHz。


主要性能

■集成化屏蔽电感器

■简易的PCB布线

■灵活性的启动步骤，使用外部的软启动电容和高精度使能端

■针对浪涌电压以及输入欠压锁定和输出短路等故障提供的保护

■结温范围-40℃至125℃

■选用整面的裸露焊盘和标准引脚，更便于安装和制造

■优质的瞬态响应，可驱动现场可编程逻辑门阵列和特殊应用集成电路电路

■低输出电压纹波

■引脚对引脚兼容系列：LMZ14203/2/1(42V最大值3A、2A、1A)LMZ12003/2/1(20V最大值3A、2A、1A)

■可获得WEBENCH®电源设计设备的全面支持

应用领域

■5V和12V输入电源变换器

■开发时间受限的项目

■主要用于空间受限的高温领域

■主要用于负输出电压领域

但由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
