LMZ21701SILR电源模块替代方案MUN12AD01-SH

发布时间：2022-02-16 17:18:04     浏览：1160

TI的非隔离DC-DC电源模块LMZ21701，以其简单的结构，仅需一个输入电容，一个输出电容，一个软启动电容和两个电阻就可以完成基本的DC-DC电路搭建。电性参数如下：

工作电流

输入电压

输出电压

封装尺寸

1A

3~17V

0.9~6V

3.5*3.5*1.75mm

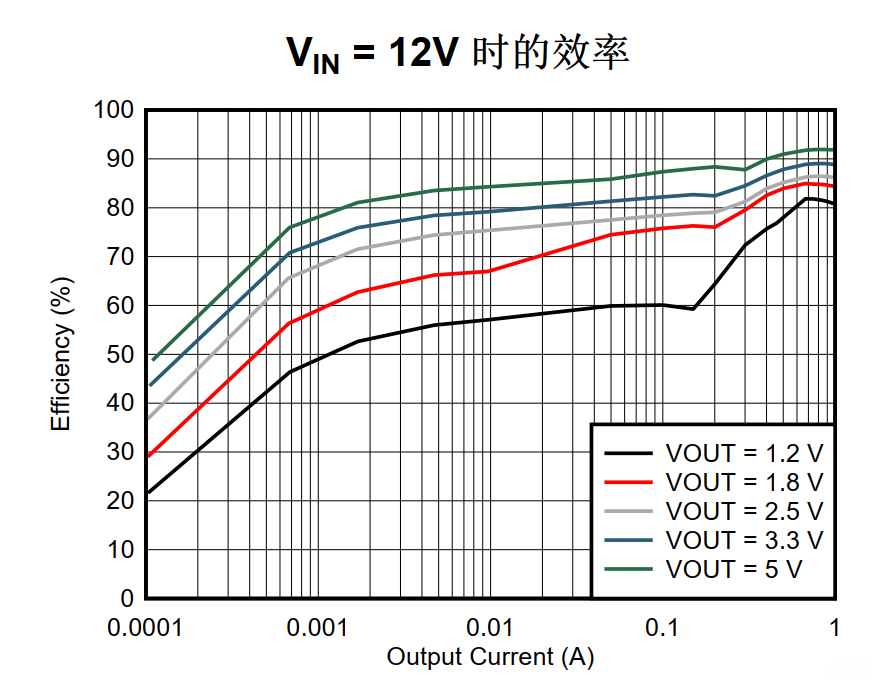

一些智能或便携产品，由于空间紧凑，而希望更方便快捷地实施供电方案，则通常采用这样的模块产品。典型的输入12V电压应用，不同的输出转换均拥有优秀的电源效率。

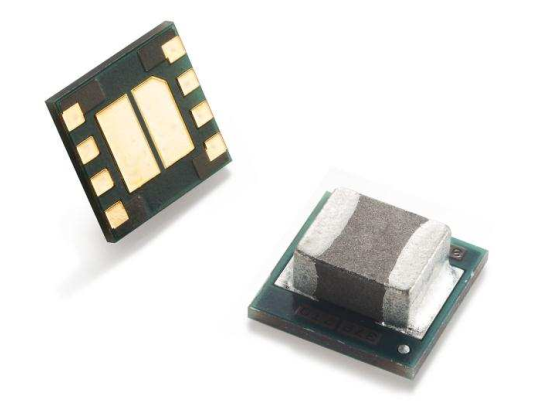

这个LMZ21701的封装图片参考如下：

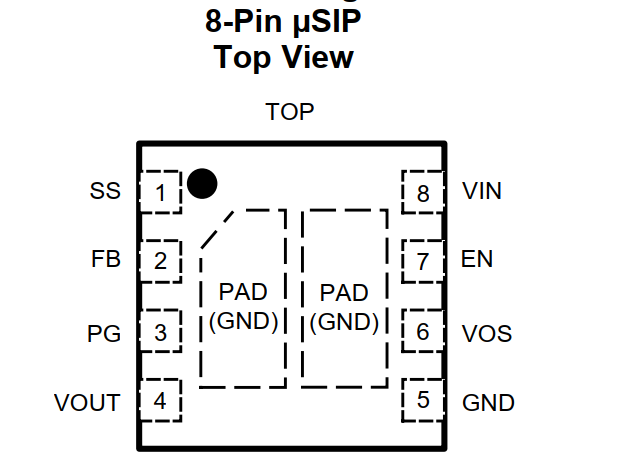

引脚定义如下图：

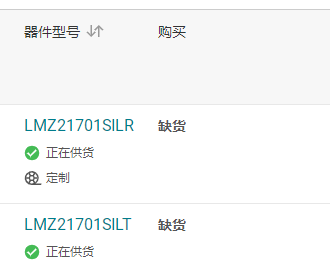

而实际从TI原厂，到市场渠道，这个物料停产很久了。




与之实现pin to pin 替代使用的产品，如台达Cyntec旗下产品MUN12AD01-SH， 电性能参数如下：



工作电流

输入电压

输出电压

封装体积

1A

4.5~17V

1.0~5.0V

3.5*3.5*1.7mm

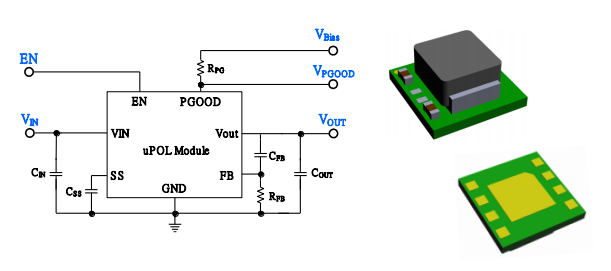

同样，MUN12AD01-SH具备优秀的电源特性，典型应用如下图：

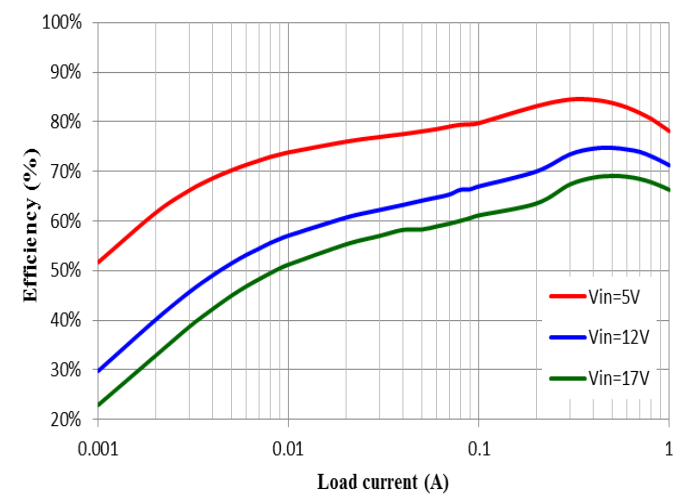

典型12V输入的电路效率如下图：

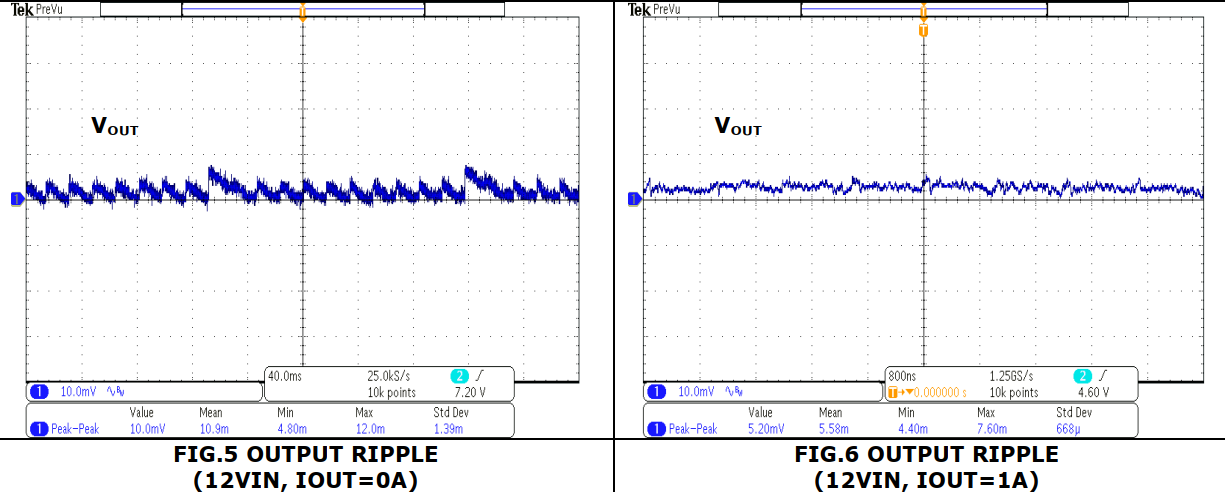

在纹波方面，这颗MUN12AD01-SH也可以具备极佳表现：






目前Cyntec供货十分充足，如需要了解更多资料，欢迎与我们的销售工程师联系。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
