LMZ21701SILR降压模块（集成电感器）

发布时间：2022-01-25 17:22:41 浏览：1481

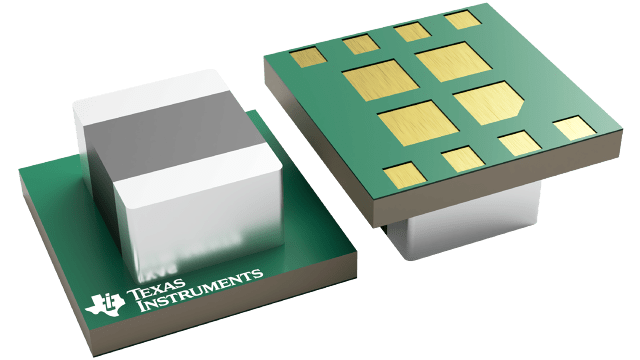

LMZ21701SILR微型模块是一种便于运用的降压DC/DC解决方案，能够在空间限制的应用领域中驱动高至1000mA的负载。操作过程只需要一个输入电容器、一个输出电容器、一个软启动电容器和两个电阻器。LMZ21701SILR微型模块选用8针DFN封装形式，具有集成化电感。LMZ21701SILR体系结构根据DCS操纵™（直接操纵，无缝对接切换至省电模式）。这种结构融合了迟滞型变换器的迅速瞬态响应和稳定性能，及其电压模式和电流模式控制器的精确直流电输出调整。

LMZ21701SILR体系结构运用脉冲宽度调制（PWM）模式来符合中负载和重负载规定要求，并在轻负载下运用节能模式（PSM）来实现高工作效率。在PWM模式下，开关频率操纵在输入电压范围内。该值关键在于输出电压设定，通常在低输出电压下减少，以实现更高的工作效率。在PSM中，开关频率随负载电流线性减少。由于该机器设备的结构在单个电路搭建块中支持两种操控模式（PWM和PSM），因此操控模式之间的转换是无缝对接的，对输出电压的影响最低。

特点

•集成化电感；

•微型3.5mm×3.5mm×1.75mm封装形式；

•35-mm²解决方案尺寸（单侧）；

•结温范围为-40°C至125°C；

•可调式输出电压；

•集成化补偿；

•可调式软启动功能；

•启动至预偏置负载；

•电源常规状态和使能引脚；

•节能模式无缝对接转换；

•高至1000mA的输出电流；

•输入电压范围为3V至17V；

•输出电压范围为0.9V到6V；

•工作效率高达95%；

•1.5µA关闭电流；

•17µA静态电流；

•运用LMZ21701并利用WEBENCH®电源设计器创建定制设计；

应用领域

•3.3V、5V或12V输入电压的负载点转换；

•空间限制型；

•低压降稳压器(LDO)替代产品；

TI的DC-DC电源模块LMZ21701SILR由于优异的性能和小体积，备受众多项目青睐，但货期紧张，台达旗下Cyntec电源模块基于高性能、小体积的市场需求，于2021年推出新产品MUN3CAD03-SE，以其高达94%的电源效率，迅速获得市场的认可，在锂电池、服务器、AI加速卡、光模块等领域经过严苛的应用考验。并且完全pin to pin替代LMZ21701SILR。
