MPN12AD20-TS电源模块现货库存

发布时间：2022-02-14 17:10:46     浏览：1419

Cyntec电源模块MPN12AD20-TS是款高频率、高功率密度、完整性的DC/DC电源模块。PWM控制器、功率MOSFET和大部分支持模块集合在一个混合封装中。除此之外，MPN12AD20-TS选用了项新的专利技术将功率扼流线圈层叠在混合模块上，以完成高功率密度。

MPN12AD20-TS的特点包括具备高相位裕度补偿的电流电压模式控制、内部软启动、维护和预偏置输出功能。除此之外，MPN12AD20-TS是一个便于使用的DC/DC电源模块，它只需要输入/输出电容器和一个分压电阻器就能正常运行。

Cyntec电源模块MPN12AD20-TS精巧紧凑型的尺寸使PC板顶端的空间能够充分利用，或者用作高密度的负载控制点，以减少空间和面积。MPN12AD20-TS电源模块主要用于标准表面贴装机械设备的自动组装，并满足无铅和RoHS标准规定。


特征：

高功率密度功率模块；

标准规定DOSA轨迹；

最大负载：20A；

输入电流电压范围从4.5V到14.5V；

输出电压范围从0.6V到5.0V；

97%的峰值效率；

电流电压模式控制；

维护（OCP、UVP、OTP、非闭锁）；

内部软启动；

预偏置输出；

稳定开关频率600kHz；

开关电源良好标识；

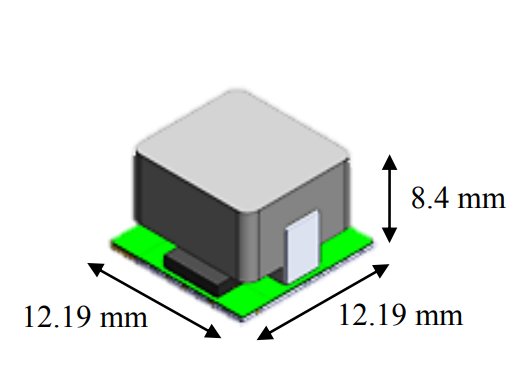

小尺寸和低轮廓（12.19mmx12.19mmx8.4mm）；

负/正开/关逻辑；

提供无铅（满足RoHS标准规定）；

MSL2a，245ºC回流焊；

满足IPC-9592（2008年9月）；

应用领域：

通用型Buck-DC/DC转换器；

直流分布式电源系统；

电信和网络设备；

服务器系统；

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec电源模块请点击：http://www.leadwaytk.com/brand/16.html
