HS20116电源模块替代TPSM41625

发布时间：2022-02-14 17:12:58     浏览：1216

HS20116-01是款高频率、高功率密度、完整性的DC/DC电源模块。PWM控制器、功率MOSFET和大部分支持部件集合在一个混合封装形式中。除此之外，HS20116电源模块选用了项新的专利技术将功率扼流线圈层叠在混合电源模块上，以完成高功率密度。

HS20116电源模块允许模块化电源设计，如果一个电源模块无法提供输出功率要求，则多个电源模块可以并联连接，以完成所需要的输出功率性能。除此之外，HS20116-01是一个便于使用的DC/DC电源模块，只需向各种应用领域设计输入电容器和输出电容器。

HS20116电源模块紧凑的封装形式可以借助PC板底端未使用的空间，以满足高空间密度应用领域的需求。HS20116-01封装形式在热增强、紧凑型、轻巧的QFN封装中，主要用于标准表面贴装机器设备的自动组装。HS20116-01不含铅，满足RoHS标准规定。


特征：

高功率密度功率模块；

最大负载：20A（注8时为22A）；

输入电压使用范围从4.5V到20.0V；

输出电压使用范围从0.8V到5.5V；

96%的峰值效率；

并联三个电源模块，输出电流为60A，强制性均流；

电流模式控制；

维护（OCP、OVP、UVP、OTP、非闭锁）；

带预偏置输出启动的可编程软启动；

可编程开关工作频率；

开关电源良好标识；

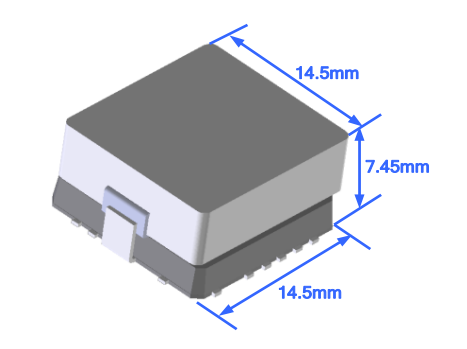

层叠QFN封装（14.5mm*14.5mm*7.45mm）；

提供无铅（满足RoHS标准规定）；

MSL3，245C回流焊；

应用领域：

通用型Buck-DC/DC转换器；

直流分布式电源系统；

电信和网络设备；

服务器系统；

TI的电源模块TPSM41625可提供高达25A的电流，结构简单易于使用，并可以支持并联，体积仅11*16mm .

工作电流

输入电压

输出电压

25A

4~16V

0.6~7.1V

鉴于当前市场TI物料紧缺情况，台湾台达Cyntec提供替代物料方案是HS20116-01 ，产品体积为14.5*14.5mm ,也可以支持4PCS 产品并联。

工作电流

输入电压

输出电压

20A

4.5~20V

0.8~5.5V

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解HS20116电源模块请点击：http://www.leadwaytk.com/article/3115.html
