MSN12AD20-MQ电源模块现货库存

发布时间：2022-02-11 17:26:33     浏览：1753

MSN12AD20-MQ是款高频率、高功率密度、完整性的DC/DC电源模块。PWM控制器、功率MOSFET和大部分适用零部件集成在一个混合封装中。

MSN12AD20-MQ的特性包括恒定接通时间（COT）控制模式，该模式提供迅速瞬态响应，优化回路稳定性。除此之外，MSN12AD20-MQ是一个便于使用的DC/DC电源模块，它只需要输入/输出电容器、一个分压电阻器、一个过电流保护电阻器和一个模式管脚电阻器就能正常运行。

MSN12AD20-MQ精巧紧凑的规格尺寸可以根据PC板底部或顶部的区域进行高密度负载控制，以减少区域和使用面积。MSN12AD20-MQ主要用于标准表面贴装设备的自动组装，并满足无铅和RoHS标准。


特征：

高功率密度功率模块；

典型负载：0.6V~2.5V时为20A；

典型负载：2.5V~5.5V以上15A；

输入电压范围从4.5V到15V；

输出电压范围从0.6V到5.5V；

在12Vin至5Vout时，96%的峰值工作效率；

保护（非闭锁OCP、UVP、UVLO、OTP和OVP闭锁）；

差分输出电压监测；

可编程软启动；

预偏置输出；

强制性CCM操作；

电源模块良好指示；

输出电压跟踪；

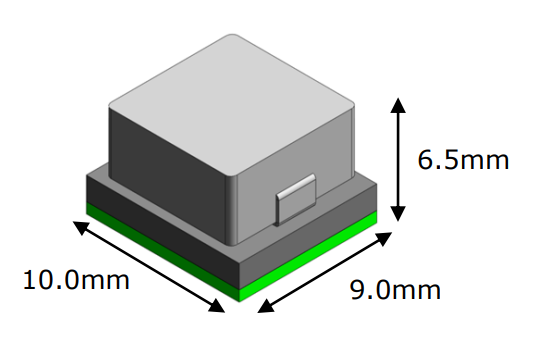

规格尺寸10.0mmx9.0mmx6.5mm；

无铅（满足RoHS）；

MSL3245ºC回流焊；

应用领域：

通用性Buck-DC/DC变换器；

直流电分布式电源系统；

电信网络和网络设备；

服务器系统；

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec电源模块请点击：http://www.leadwaytk.com/brand/16.html

或点击右侧在线咨询联系我们！
