UTE Microwave多端口循环器
发布时间：2022-01-19 17:29:44 浏览：877

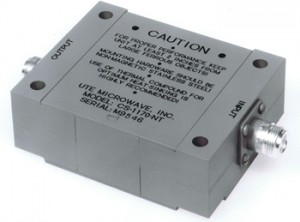

在需要额外的隔离的情况下，能够将2个或更多循环器搭配到一个封装类型中。UTE Microwave多端口循环器在大部分工作频率范围内都可以使用，包括八度音阶、最常见的连接器等。端口3以1瓦负载终止。
深圳市立维创展科技有限公司，中国区授权代理销售UTE Microwave产品，并提供技术支持。
详情请点击UTE Microwave请点击：http://www.leadwaytk.com/brand/54.html
或者联系我们的销售技术人员:0755-83642657 QQ：2295048674
4 端口循环器“H”
• 典型频率范围和尺寸如下所示。
• 端口 4 以 1 瓦负载为标准。
• 可选配4 个连接器端口。
典型规格
隔离： (2-1) 20 dB min(3-2) 40 dB min
插入损耗： (1-2) 0.30 dB max(2-3) 0.60 dB max
VSWR：（所有端口）1.25：1 max
4 端口循环器“H” |
|
|
|
频率范围 (GHz) | 连接器类型 | 尺寸（英寸） | 模型 ＃ |
1.70 - 2.40 | SMA | 3 x 1-1/2 x 3/4 | CH-3025-OT |
1.70 - 2.40 | ñ | 4-1/8 x 2-1/8 x 1 | CH-3325-NT |
2.60 - 3.40 | SMA | 2-1/2 x 1-1/14 x 3/4 | CH-3027-OT |
2.60 - 3.40 | ñ | 3-1/2 x 1-3/4 x 1 | CH-3327-NT |
3.60 - 4.30 | SMA | 2 x 1 x 5/8 | CH-4530-OT |
4.30 - 5.10 | SMA | 2 x 1 x 5/8 | CH-4531-OT |
5.30 - 6.00 | SMA | 2 x 1 x 5/8 | CH-4532-OT |
5.80 - 6.50 | SMA | 2 x 1 x 5/8 | CH-4533-OT |
7.00 - 8.50 | SMA | 2 x 1 x 5/8 | CH-5226-OT |
8.40 - 9.70 | SMA | 1-5/8 x 3/4 x 5/8 | CH-5227-OT |
10.7 - 12.2 | SMA | 1-5/8 x 3/4 x 5/8 | CH-5228-OT |
大功率双工器
将大功率发射器和接收器连接到公共天线需要专门设计的低损耗和高隔离度的 4 端口环行器。列出了一些可用的频率。
大功率双工器 |
|
|
|
频率范围 (GHz) | 连接器类型 | 功率 (KW)pk | 功率（W）平均 |
.40 - 3.0* | DIN 7/16N | 1.0 | 1000 |
.950 - 1.225 | ñ | 5 | 100 |
1.00 - 1.10 | ñ | 5 | 500 |
1.20 - 1.40 | ñ | 5 | 500 |
2.70 - 3.00 | ñ | 5 | 500 |
* 10% 体重 |
|
|
|
4端口循环器“Pi”
典型规格
隔离： (2-1) 20 dB min(3-2) 40 dB min
插入损耗： (1-2) 0.30 dB max(2-3) 0.60 dB max
VSWR：（所有端口）1.25：1 max
4 端口循环器“Pi” |
|
|
|
频率范围 (GHz) | 连接器类型 | 尺寸（英寸） | 模型 ＃ |
1.70 - 2.40 | SMA | 3 x 1-1/2 x 3/4 | CP-3051-OT |
1.70 - 2.40 | ñ | 4×2-1/8×1 | CP-3351-NT |
2.60 - 3.40 | SMA | 2-1/2 x 1-1/4 x 3/4 | CP-3052-OT |
2.60 - 3.40 | ñ | 3-3/8 x 1-3/4 x 1 | CP-3552-NT |
3.60 - 4.30 | SMA | 2-1/4 x 1-1/8 x 5/8 | CP-4057-OT |
3.60 - 4.30 | ñ | 2-5/8 x 1-1/2 x 1 | CP-4557-NT |
4.30 - 5.10 | SMA | 2 x 1 x 5/8 | CP-4577-OT |
4.30 - 5.10 | ñ | 2-3/8 x 1-3/8 x 1 | CP-4577-NT |
5.80 - 6.50 | SMA | 2 x 1 x 5/8 | CP-4578-OT |
5.80 - 6.50 | ñ | 2-3/8 x 1-3/8 x 1 | CP-4578-NT |
7.00 - 8.50 | SMA | 2 x 1 x 5/8 | CP-4579-OT |
8.40 - 9.70 | SMA | 1-1/2 x 7/8 x 5/8 | CP-5392-OT |
9.50 - 10.7 | SMA | 1-1/2 x 7/8 x 5/8 | CP-5393-OT |
10.7 - 12.2 | SMA | 1-1/2 x 7/8 x 5/8 | CP-5394-OT |
5 端口循环
器 适用于大多数频率范围，端口 2 针对电抗放大器应用进行了优化。还有 6 或 7 个端口变化和“Pi”配置。两个端口以 1 瓦负载终止。
典型规格
隔离： (2-1) 最小 40 dB(3-2) 最小 40 dB（2 个集成终端）
插入损耗： (1-2) 最大 0.60 dB(2-3) 最大 0.60 dB
VSWR：（所有端口） 1.25：最大 1
5 端口循环器 |
|
|
|
频率范围 (GHz) | 连接器类型 | 尺寸（英寸） | 模型 ＃ |
1.70 - 2.40 | SMA | 4 1/4 x 1-1/2 x 3/4 | CF-3026-OT |
1.70 - 2.40 | ñ | 5-3/8 x 2-1/8 x 1 | CF-3326-NT |
2.60 - 3.40 | SMA | 3-3/4 x 1-1/4 x 3/4 | CF-3028-OT |
2.60 - 3.40 | ñ | 4-1/2 x 2-9/16 x 1 | CF-3328-NT |
3.60 - 4.30 | SMA | 2-3/4 x 1-1/2 x 5/8 | CF-4534-OT |
4.30 - 5.10 | SMA | 2-3/4 x 1-1/2 x 5/8 | CF-4535-OT |
5.30 - 6.00 | SMA | 2-3/4 x 1-1/2 x 5/8 | CF-4536-OT |
5.80 - 6.50 | SMA | 2-3/4 x 1-1/2 x 5/8 | CF-4537-OT |
7.00 - 8.50 | SMA | 2-3/4 x 1-1/2 x 5/8 | CF-5229-OT |
8.40 - 9.70 | SMA | 1-7/8 x 1-1/8 x 5/8 | CF-5230-OT |
10.7 - 12.2 | SMA | 1-7/8 x 1-1/8 x 5/8 | CF-5231-OT |
