EUVIS MX2412H–>8 Gbps 12位2:1多路复用器

发布时间：2021-11-12 17:07:11     浏览：6170

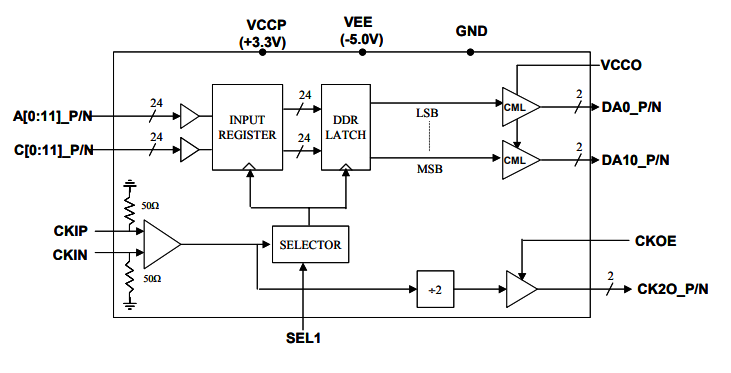

EUVIS MX2412H类似于一个高速12通道2:1多路复用器。双数据速率锁存器以时钟速率的两倍启动12位差分数据输出。输出驱动器的上拉电源VCCO可用作设置适合最流行的高速接口类型（如CML或LVDS）的输出电压。EUVIS多路复用器可在超出4GHz的时钟频率下运行。数字数据输入是一个带有片上100欧姆终端电阻器的LVD。控制引脚SEL1/SEL2选择极佳取样窗口，以适应48对输入数据的各种延时。EUVIS 提供时钟输出CK2O_P/N和取样相位选择（SEL1和SEL2），以提升相对于输入数据的取样相位对齐。它为需要同步数个MX2412H芯片输出的应用提供重置功能模块。CKOE引脚用作在不中断内部操作的情况下启动/停用CK2O。

P/N时钟输出的输出驱动器有利于系统应用。


主要功能模块：

12位2:1（总计24:11）多路复用器，每个差分输出位的运行速率超出8Gbps；

为EUVIS >8GSPSMUXDAC（如MD622H和MD662H）所需要的额外数据多路复用或高数据速率字发生器；

每个差分LVDS输入数据和复位对之间的片上100欧姆端子；

12位差分对输出，带上拉电源VCCO，以适应各种高速接口类型；

极佳输入数据取样窗口选择（SEL1/SEL2）；

互补除以2时钟LVDS输出和输出驱动器启动/停用控制（CKOE），在不中断芯片内部操作的情况下；

复位功能模块，同步数个芯片应用；

2.2W功能损耗；

QFN封装和外露垫片，以提高接地装置和散热性能；
