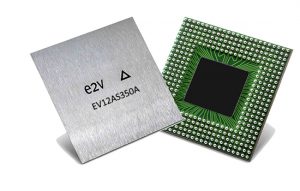

Teledyne E2V高速ADC芯片EV12AS350

发布时间：2021-11-18 17:11:21     浏览：1490

Teledyne E2V的EV12AS350将成为行业市场上唯一一款将5.4GSps信号数字化的12位分辨率ADC，其输入带宽超出4.8GHz，延迟低至26个时钟周期，并融合-150dBm/Hz噪声。EV12AS350与行业市场上的其它ADC不同，它不会形成非谐波杂散，在一系列规定苛刻的应用领域中为编码器形成纯信号。ADC由四个相同的12位ADC核组合而成，所有的这些都是交错的

Teledyne E2V所有的四个ADC都由具备适度相位延迟的相同外部输入时钟信号进行计时。

Teledyne E2V所有的四个ADC共用时钟电路。该块接收外部5.4GHz时钟（最大频率）和精选低抖动正弦波信号。在该块中，外部时钟信号然后除以四以形成内部采样时钟：

同相1.35GHz时钟发送至ADCA，反向1.35GHz时钟发送至ADCB，同相1.35GHz时钟延迟90°以形成ADCC的时钟，反向1.35GHz时钟延迟。

以90°的角度为ADCd形成时钟，从而形成交错模式，等效采样率为5.4Gsps。


主要特征

具备12位分辨率的单通道ADC，应用领域四个交错核实现5.4Gsps转换率；

单个5.4GHZ差分对应输入时钟；

1000mvpp模拟输入（差分AC或DC耦合；

ADC主复位（LVDS）；

2种转换模式；

4个交错输出数据的交错核（相当于Mux1:4）；

在4个核上同时采样，转换具备对齐输出的相同输入信号（可用作实时平均）；

LVDS输出格式；

带复位信号的数字接口（SPI）；

待机模式；

数据输出摆幅的选择；

测试模式；

芯片配置；

开关电源：单个4.8V、3.2V和2.0V；

由于使用了ICMOS硅技术应用，降低了开关电源引脚上的时钟感应瞬态；

功能损耗：6.7W；

EBGA380组件31x31mm（1.27毫米节距）；

应用领域

高速数据采集；

直接射频下变频；

超宽带卫星数字接收器；

16Gbpspt微波接收器；

高能物理；

自动测试设备；

高速测试仪器；

激光雷达（光探测和测距）；

无线通信软件设计；

深圳立维创展科技是Teledyne E2V的经销商，主要供给Teledyne E2V数模转换器和半导体，Teledyne E2V的应用领域包括通信、自动化、发现、医疗、环保等。价格优势，欢迎咨询。

详情了解Teledyne E2V请点击：http://www.leadwaytk.com/brand/26.html

或联系E2V的销售工程师：0755- 83642657 QQ ：  2295048674
