EUVIS频率线性调频发射机DST501

发布时间：2021-04-15 17:05:49     浏览：6662

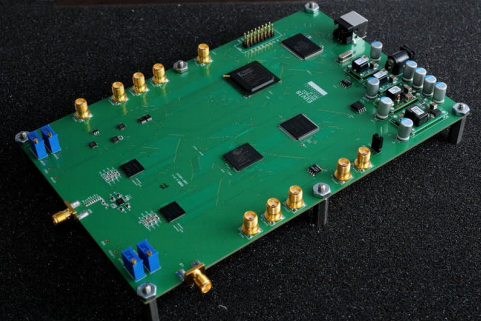

EUVIS DST501-1啁啾的频率高达每秒8次。电源模块输出为单端射频输出，输出为OUT。板载SRAM提供500Kx32位数据存储器。DST能够 由PC机控制，也能够与提前存储的线性啁啾波形单独工作。EUVIS DDS的时钟输入DDSCK能够 工作在2ghz以下，最低功率为0dBm。载频输入本振能够 在5ghz～6ghz范围内工作。DDS时钟和本机振荡器能够 由两个PLL提供，同时能够 通过简单的硬件配置调整重新配置以接收外部时钟。两个LED监控EUVIS DDS时钟和本地振荡器的锁定状态。

主要特点：

11位振幅和13位相位分辨率DDSROM

32位的频率分辨率，8小时自动更新率

5~6GHz本振频率

1~2GHzDDS时钟频率

高边带和载波抑制


500Kx32位字存储深度，具备多用户页面配置

突发模式下的最低突发长度为256NS

GHzDDS时钟下2.2ms啁啾波形

可编程控制器周期重复：1~65535

接收外部触发并形成标记信号（可编程控制器）

USB2.0兼容接口（可根据需要提供其他接口）

17w功耗；来源于+12VDC适配器（含）电源

用户友好的输入数据格式和各种内置chirp波形

支持API和软件驱动程序，推动系统的开发设计

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755- 83642657    QQ：  2295048674
