Teledyne E2V耦合–腔行波管（CCTWT）

发布时间：2021-04-21 16:48:06     浏览：6792

Teledyne E2V公司的CCTWT适用于中小型、安全可靠、性能卓越的多功能雷达探测。具备高增益、高效率、阴影栅调制和PPM(周期永磁体)聚焦功能模块。

Teledyne E2V耦合腔行波管是为军事环境设计的，其金属材料/陶瓷结构强，μ阴影栅极调制高，速度减少，集热器多处凹陷：效率高，主输出功率低，散热系统热最低，峰值输出功率可以达到1mW，频率范围为5GHz至35GHz。

Teledyne E2V耦合腔TWT的峰值输出功率从几十千瓦到几百千瓦，占空比更是高达10％。

Teledyne E2V.png

应用领域：

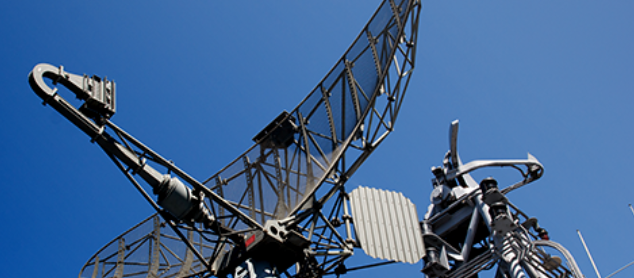

舰载，机载和地面移动雷达探测系统

机载多模式监控雷达探测

海军监控雷达探测

消防设施跟踪雷达探测

地面采购

移动军事区域环境

深圳立维创展科技是E2V的经销商，主要供给E2V数模转换器和半导体，E2V的应用领域包括通信、自动化、发现、医疗、环保等。价格优势，欢迎咨询。

详情了解E2V 芯片请点击：http://www.leadwaytk.com/brand/26.html

或联系E2V的销售工程师：0755-83050846   QQ: 3312069749



Product Type Number

FR (GHz)

POP (kW)

Duty Cycle

Gain (db)

CV (kV)

CC (A)

Focus System

Cooling

N10503C

8.6-9.5

25

0.01

50

25

6

PPM

Forced-air

N10517

16.5-17.0

12

0.025

45

29.5

2

PPM

Liquid

N10524

5.4-5.9

50

0.024

51

32

9

PPM

Liquid
