DS856–高速3GHz直接数字合成器

发布时间：2020-09-11 15:16:34     浏览：6149

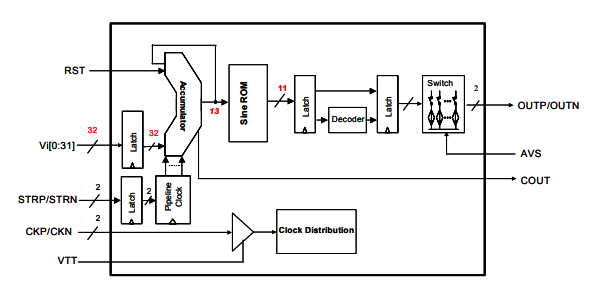

DS856是一种高速直接数字合成器(DDS)，频率调谐分辨率为32位，ROM相位分辨率为13位，DAC幅值分辨率为11位。DS856第一奈奎斯特波段的正弦波可产生1.6GHz(3.2GHz时钟频率)。初始阶段可以重置为零启动。DS856芯片具有一对与50相连的互补输出端子。输出波形的频率可由32位频率控制位Vi[0：31]控制。DS856可接受差分时钟输入或单端时钟输入，具有50Ω的片上后端终端和用户定义的阈值.频率分辨率位接受LVTTL或CMOS输入电平。只需要一台5V的电源。

DS856主要特征

32位频率调谐器和13位相位分辨率

具有11位分辨率的片上dac

时钟频率高达3.2GHz

产生高达1.6GHz的正弦波

50终端互补模拟波形输出

最差SFDR>50 dBc

LVTTL/CMOS数字频率字输入

重置引脚以启动阶段0启动状态

用于更新频率字和dac输出频率的高速选通

高速选通输入由单片机或dsp芯片控制，实现实时啁啾。

频率更新率高达8个时钟周期

单-5.0V电源的功耗为3.3W


DS856应用领域

雷达设计和试验

卫星通信

VSAT

电子战

无线基站

射频信号源产生

仪器和半导体测试仪

先进通信调制
