EV12AD550数模转换器E2V品牌

发布时间：2020-09-16 15:04:22     浏览：6184

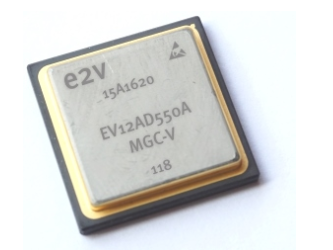

EV12AD550是一款12位ADC，支持空间应用的双S波段，每通道采用真正的单核架构，提供高光谱纯度。EV12AD550数模转换器3dB的输入带宽高达4.3GHz，无需下变频即可直接在S波段进行数字化。EV12AD550数模转换器还可以操作合成孔径雷达系统的ADC，在5GHz(C频段）的频率和降低动态范围，无需下变频。EV12AD550数模转换器包括多个ADC链同步功能。这将便于大型同步adc阵列的设计，以支持在有源天线中使用数字或模拟/数字混合波束形成技术的MIMO系统的开发。EV12AD550数模转换器的多通道应用将受益于输入之间超过80dB的串扰隔离，噪声功率比性能在第一奈奎斯特区域为50dB，在第四奈奎斯特区域优于45dB。该设备采用密封倒装芯片CCGA323封装，材料为氮化铝。

EV12AD550数字转换器的应用

对地观测SAR有效载荷

通信卫星有效载荷

卫星数据链

卫星高度计

卫星TWTA补偿系统

卫星与卫星激光数据链路


EV12AD550数字模拟转换器的特点

双通道12位1.6GSpsADC

每个通道的单核结构ADC

差分模拟输入电压：1 Vppd

全功率输入带宽(-3dB)：4.3GHz

差动时钟输入

功耗：2.3W/通道

电源：单轨3.4V或双轨3.4V/2.5v

低延迟输出接口：LVDSDEMUX 1：1或1：2

GB/T1297-1988包装：密封CCGA 32321x21mm/1mm间距，氮化铝材料

空间保护控制SPI配置

多个ADC链的同步

测试模式：斜率，闪光，PRBS

控制位：奇偶，范围，触发器

时钟输入可达3.2GHz

深圳立维创展科技是E2V的经销商，主要供给E2V数模转换器和半导体，E2V的应用领域包括通信、自动化、发现、医疗、环保等。价格优势，欢迎咨询。

详情了解E2V数模转换器请点击：http://www.leadwaytk.com/brand/26.html

或联系我们的销售工程师：0755-83050846   QQ: 3312069749
