RF-Labs表面贴装芯片均衡器
发布时间：2023-06-07 16:55:25 浏览：1211

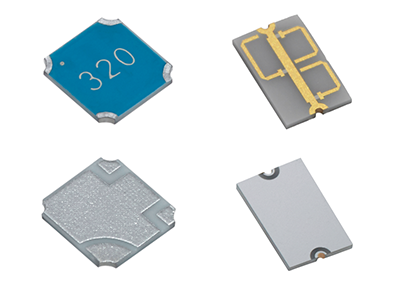

RF-Labs表面贴装芯片均衡器CEX系列是种容易实行的表面贴装技术解决方案，主要用于随频率变动的增益控制。RF-Labs表面贴装芯片均衡器包括多种频率段、截距方向和截距波幅等在内的多种配置选择项适合于兼容多个行业市场和技术应用。
CEX系列表面贴装芯片均衡器提供包括DC到40GHz的各种补偿选择项，具备多个频率段和截距性能。芯片均衡器致力于表面贴装技术(SMT)应用需求设计，选用稳固的厚薄膜和薄膜生产技术制作。CEX系列表面贴装芯片均衡器同样是无铅的，满足RoHS标准，同时提供卷带封装，主要用于批量生产取放应用。CEX系列表面贴装芯片均衡器包括高频率芯片均衡器，具备1-4db的截距补偿范围、±0.25dB的截距线性度、1.5:1的典型电压回波损耗和1–1.25dB最高值的低插入损耗。电气和热稳定性根据仿真分析和实际测试，保障产品系列符合标准。
特点与优势
可设置的设计思路为随频率变动的增益控制提供优化的解决方案。
多个截距选择项(1-4dB)和优异的截距线性度（±0.25dB或更强）。
提供高至40GHz的频率，兼容普遍的行业市场和技术应用。
完善的薄膜和厚膜生产技术确保在极端环境下的高性能
根据每个独特设计优化规格、重量和功率。
深圳市立维创展科技是RF-Labs的经销商，保证RF-Labs的性能卓越的高频率微波电缆线和同轴被动元器件，立维创展专注于服务军工行业、航天航空、rf射频卫星通信、移动通信基站、卫星通讯、雷达探测等行业领域。技术专业为国内军工行业单位、科学研究院校、通讯设备制造商保证进口RF射频微波/毫米波电子元器件、军用连接器。
详情了解RF-Labs产品请点击：http://www.leadwaytk.com/brand/32.html
Standard Equalizer Values |
Part Number | SLOPE (dB) Negative | Part Mark Code | Start Frequency (GHz) | Stop Frequency (GHz) | ΔF (GHz) |
CE 1 015 P 029 SMTF | 1 | 140 | 1.5 | 2.9 | 1.4 |
CE 1 015 P 035 SMTF | 1 | 130 | 1.5 | 3.5 | 2 |
CE 1 020 P 040 SMTF | 1 | 127 | 2 | 4 | 2 |
CE 1 025 P 045 SMTF | 1 | 125 | 2.5 | 4.5 | 2 |
CE 1 030 P 055 SMTF | 1 | 120 | 3 | 5.5 | 2.5 |
CE 1 035 P 070 SMTF | 1 | 115 | 3.5 | 7 | 3.5 |
CE 1 040 P 075 SMTF | 1 | 112 | 4 | 7.5 | 3.5 |
CE 1 050 P 095 SMTF | 1 | 110 | 5 | 9.5 | 4.5 |
CE 2 007 P 028 SMTF | 2 | 240 | 0.7 | 2.8 | 2.1 |
CE 2 010 P 030 SMTF | 2 | 235 | 1 | 3 | 2 |
CE 2 010 P 035 SMTF | 2 | 230 | 1 | 3.5 | 2.5 |
CE 2 010 P 040 SMTF | 2 | 227 | 1 | 4 | 3 |
CE 2 015 P 045 SMTF | 2 | 225 | 1.5 | 4.5 | 3 |
CE 2 020 P 055 SMTF | 2 | 220 | 2 | 5.5 | 3.5 |
CE 2 020 P 065 SMTF | 2 | 215 | 2 | 6.5 | 4.5 |
CE 2 025 P 070 SMTF | 2 | 212 | 2.5 | 7 | 4.5 |
CE 2 030 P 090 SMTF | 2 | 210 | 3 | 9 | 6 |
CE 3 005 P 027 SMTF | 3 | 340 | 0.5 | 2.7 | 2.2 |
CE 3 008 P 035 SMTF | 3 | 330 | 0.8 | 3.5 | 2.7 |
CE 3 010 P 030 SMTF | 3 | 332 | 1 | 3 | 2 |
CE 3 010 P 040 SMTF | 3 | 327 | 1 | 4 | 3 |
CE 3 010 P 045 SMTF | 3 | 325 | 1 | 4.5 | 3.5 |
CE 3 015 P 055 SMTF | 3 | 320 | 1.5 | 5.5 | 4 |
CE 3 015 P 065 SMTF | 3 | 315 | 1.5 | 6.5 | 5 |
CE 3 015 P 070 SMTF | 3 | 312 | 1.5 | 7 | 5.5 |
CE 3 020 P 090 SMTF | 3 | 310 | 2 | 9 | 7 |
CE 4 010 P 030 SMTF | 4 | 426 | 1 | 3 | 2 |
CE 3 005 N 027 SMTF | 3 | 340 | 0.5 | 2.7 | 2.2 |
High Frequency Equalizer Values |
CEHF 1 170 P 220 SMTF | 1 | N/A | 17 | 22 | 5 |
CEHF 3 170 P 220 SMTF | 3 | N/A | 17 | 22 | 5 |
CEHF 1 270 P 320 SMTF | 1 | N/A | 27 | 32 | 5 |
CEHF 3 270 P 320 SMTF | 3 | N/A | 27 | 32 | 5 |
