​Q3XB-4000R-SMA混合耦合器Electro-Photonics

发布时间：2025-07-04 16:33:07     浏览：19

Q3XB-4000R-SMA是一款基于Electro-Photonics设计与应用的高性能3dB 90度SMT混合耦合器，致力于窄带和宽带功率放大器性能优化。Q3XB-4000R-SMA 混合耦合器的封装尺寸较小，适用于空间受到限制应用领域。Q3XB-4000R-SMA一般用于信号分配、天线波束形成网络、射频放大器、测试和测量等各种应用领域。

性能参数

频率范围：1700-6000 MHz

额定功率：85瓦

插入损耗：0.17 dB

幅度平衡：±1 dB

隔离度：18 dB

驻波比：1.25:1

相位平衡：±2°

封装尺寸：0.560 x 0.200英寸

接口类型：SMA或其它标准射频接口

表面处理：标准规定为浸锡，可根据需要提供化学镀镍浸金（ENIG）

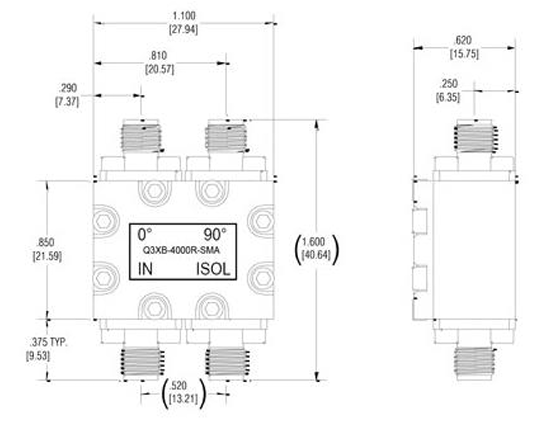

Q3XB-4000R-SMA混合耦合器Electro-Photonics

应用领域

信号分割/组合

天线波束形成网络

平衡放大器电路

I/Q调制器/解调器

模拟移相器

微波混合器

分流器/合路器

Electro-Photonics拥有25年的被动射频元件设计与制造经验，产品涵盖混合和定向耦合器、功分器、滤波器、测试板、隔离器、环形器等产品。深圳市立维创展科技有限公司代理分销Electro-Photonics产品。如若需要Electro-Photonics微波，欢迎咨询！！！
