KRYTAR的定向耦合器 致力于需用外部调整、精准监测、信号混合或扫频输送和反射检测的技术应用而设计。

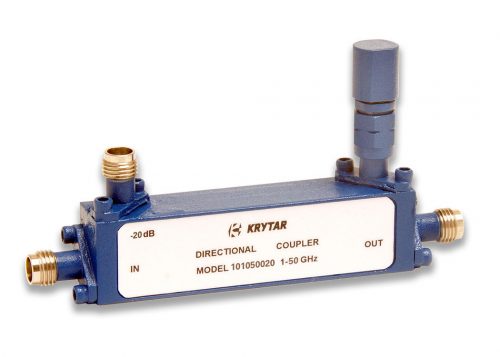

KRYTAR的新型产品101050020提高了多功能微带线设计的选择，这些应用在1.0至50GHz的超宽频频率范围内以单一化、紧凑型和轻巧的封装展现出优异的耦合电路。101050020耦合器为5G和毫米波的新型设计和测试和测量技术应用提供终极解决方案。

此外，101050020 提供优异的性能额定电流，包括20dB、±1.5dB的标准耦合电路（相较于输出）和±2.0dB频率灵敏性。101050020定向耦合器的插入损耗（包括耦合电路功率）低于2.5dB。方向性>10dB，最高VSWR为1.75。额定输入功率为均值20W，最高值3kW。定向耦合器具有行业标准2.4mm母连接器。紧凑型封装规格仅有2.50英寸（长）x0.50英寸（宽）x0.65英寸（高），重量仅有2.0盎司。操作温度为-54°至85°C。

KRYTAR的耦合器致力于需用外部调整、精准监测、信号混合或扫描输送和反射检测的技术应用而设计。KRYTAR耦合器为更多技术应用提供解决方案，包括电子战(EW)、商业无线、卫星通讯、雷达探测、信号监测和测量、天线波束形成和EMC测试环境。针对大多数空间限制的应用，紧凑型尺寸使KRYTAR定向耦合器成为理想化解决方案。还能够生产制造定向耦合器能够满足严苛的军工用规范。

KRYTAR还为满足甚至超过关键性能和/或封装规格的产品定制提供完整的工程服务。

规格

型号：101050020

频率min (GHz)：1

频率max(GHz)：50

公称联轴器：20±1.5dB

频率灵敏度 (dB)：±2.00

插入损耗（max dB）：2.5

指向性（dB min）：10

驻波比（max）：1.75

额定功率（瓦）：20

标准连接器（Female）：2.4 mm

特征

1 – 50 GHz 频率操作

20 dB耦合

频率灵敏度：±2.0 dB

体积小巧

2.4 mm连接器

KRYTAR于1975年创立，专门为美国商业和军事应用制造超宽带毫米波，微波和射频元件和测试设备。 KRYTAR产品系列包括定向耦合器，定向检波器，3 dB混合器，MLDD功率分配器/合路器，检波器，终端，同轴适配器和功率计。 KRYTAR的产品涵盖DC至67.0 GHz频率范围。KRYTAR质量保证并符合MIL-I-45208标准，包括符合MIL-STD-45662的校准系统。

深圳市立维创展科技授权代理RADITEK产品，部分型号备有现货。产品原装进口，质量保证，欢迎咨询。

详情了解KRYTAR请点击：http://www.leadwaytk.com/brand/9.html
