Aeroflex定向耦合器
发布时间：2023-04-27 16:46:46 浏览：1149

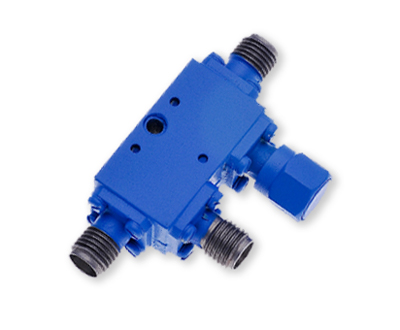

Aeroflex-API Tech的正向和逆向双向微带线耦合器及其90度和180度混合耦合器提供6dB、10dB、20dB和30dB耦合值。Aeroflex定向耦合器具有较高方向性和低VSWR，并通过保守评级以保障最安全可靠的服务和性能参数。Aeroflex-APITech的定向耦合器提供前所未有的规格和性能参数。Aeroflex定向耦合器的体积使定向耦合器特别适合涉及密度高的封装应用。
Aeroflex-API Tech公司旗下WEINSCHEL、INMET品牌，现在被API收购。Aeroflex-API Tech能够满足用户对于射频微波测试及微电子平台的产品计划、科技研发、生产生产以及运营维护等各个环节的多种测试需求。Aeroflex-API Tech产品应用领域包括航空航天，国防军工，无线通讯，宽带通讯平台。目前，Aeroflex-API Tech产品系列衰减器、终端负载、限幅器产品一直是全球高可靠性应用市场的领导者。
深圳市立维创展科技是Aeroflex经销商，主要提供Aeroflex原产品系列衰减器，终端负载，限幅器产品，产品原装库存，极具价格优势，欢迎咨询。
详情了解Aeroflex-API Tech请点击：http://www.leadwaytk.com/brand/10.html
零件号 | 频率
范围 | 耦合
值(dB) | 频率
平坦度(dB) | 指向性
最小值 (dB) | 输入/输出
VSWR Max （比率） | 耦合以上 损耗(dB) | 峰值功率 (kW) | 平均功率
（W） |
CA-511 | 0.5 - 1.0 | 10 | ±0.75 | 20 | 1.2 | 0.15 | 3 | 50 |
CA-512 | 0.5 – 1.0 | 20 | ±0.75 | 20 | 1.2 | 0.15 | 3 | 50 |
CA-513 | 0.5 – 1.0 | 30 | ±0.75 | 20 | 1.2 | 0.15 | 3 | 50 |
CA-516 | 0.5 – 1.0 | 6 | ±0.75 | 20 | 1.2 | 0.15 | 3 | 50 |
CA-521 | 0.5 – 2.0 | 10 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-522 | 0.5 – 2.0 | 20 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-523 | 0.5 – 2.0 | 30 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-526 | 0.5 – 2.0 | 6 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-591 | 1.0 – 2.0 | 10 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-592 | 1.0 – 2.0 | 20 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-593 | 1.0 – 2.0 | 30 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-596 | 1.0 – 2.0 | 6 | ±0.75 | 20 | 1.2 | 0.2 | 3 | 50 |
CA-671 | 2.0 – 4.0 | 10 | ±0.75 | 20 | 1.25 | 0.2 | 3 | 40 |
CA-672 | 2.0 - 4.0 | 20 | ±0.75 | 20 | 1.25 | 0.2 | 3 | 40 |
CA-673 | 2.0 - 4.0 | 30 | ±0.75 | 20 | 1.25 | 0.2 | 3 | 40 |
CA-676 | 2.0 - 4.0 | 6 | ±0.75 | 20 | 1.25 | 0.2 | 3 | 40 |
CA-691 | 2.0 - 8.0 | 10 | ±0.75 | 17 | 1.3 | 0.3 | 2 | 20 |
CA-692 | 2.0 - 8.0 | 20 | ±0.75 | 17 | 1.3 | 0.3 | 2 | 20 |
CA-693 | 2.0 - 8.0 | 30 | ±0.75 | 17 | 1.3 | 0.3 | 2 | 20 |
CA-696 | 2.0 - 8.0 | 6 | ±0.75 | 17 | 1.3 | 0.3 | 2 | 20 |
CA-751 | 4.0 - 8.0 | 10 | ±0.75 | 18 | 1.25 | 0.3 | 3 | 40 |
CA-752 | 4.0 - 8.0 | 20 | ±0.75 | 18 | 1.25 | 0.3 | 3 | 40 |
CA-753 | 4.0 - 8.0 | 30 | ±0.75 | 18 | 1.25 | 0.3 | 3 | 40 |
CA-756 | 4.0 - 8.0 | 6 | ±0.75 | 18 | 1.25 | 0.3 | 3 | 40 |
CA-771 | 6.0 - 18.0 | 10 | ±0.75 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-772 | 6.0 - 18.0 | 20 | ±0.75 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-773 | 6.0 - 18.0 | 30 | ±0.75 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-776 | 6.0 - 18.0 | 6 | ±0.75 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-791 | 7.0 - 12.4 | 10 | ±0.50 | 17 | 1.3 | 0.45 | 2 | 30 |
CA-792 | 7.0 - 12.4 | 20 | ±0.50 | 17 | 1.3 | 0.45 | 2 | 30 |
CA-793 | 7.0 - 12.4 | 30 | ±0.50 | 17 | 1.3 | 0.45 | 2 | 30 |
CA-796 | 7.0 - 12.4 | 6 | ±0.50 | 17 | 1.3 | 0.45 | 2 | 30 |
CA-871 | 8.0 - 18.0 | 10 | ±0.70 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-872 | 8.0 - 18.0 | 20 | ±0.70 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-873 | 8.0 - 18.0 | 30 | ±0.70 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-876 | 8.0 - 18.0 | 6 | ±0.70 | 14 | 1.45 | 0.55 | 2 | 20 |
CA-911 | 12.4 - 18.0 | 10 | ±0.50 | 15 | 1.4 | 0.55 | 2 | 30 |
CA-912 | 12.4 - 18.0 | 20 | ±0.50 | 15 | 1.4 | 0.55 | 2 | 30 |
CA-913 | 12.4 - 18.0 | 30 | ±0.50 | 15 | 1.4 | 0.55 | 2 | 30 |
CA-916 | 12.4 - 18.0 | 6 | ±0.50 | 15 | 1.4 | 0.55 | 2 | 30 |
