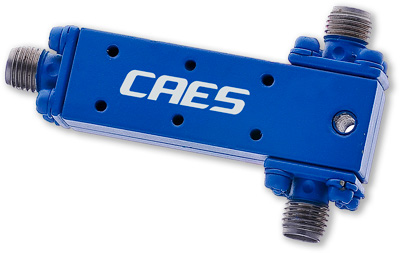

Aeroflex-API Tech功率合成器和功率分配器
发布时间：2023-04-13 16:41:08 浏览：1433
Aeroflex-API Tech提供全线产品功率合成器和功率分配器，可满足用户的航天工程和国防科技设计需求。
Aeroflex-API Tech合路器和分路器有许多种规格型号可以选择，从1:2到1:N合路器/分路器分离。一般是设计成威尔金森构造，这些适用于在特定的设计频率范围内组合或分配功率。
Aeroflex-API Tech功率合成器和功率分配器常见产品是倍频程设备，在定制开发配备中提供广泛性和多倍频程解决方案，一般是致力于满足严苛的相位和幅度均衡，以及严苛的国防军事和航天工程环境要求。
Aeroflex-API Tech公司旗下WEINSCHEL、INMET品牌，现在被API收购。Aeroflex-API Tech能够满足用户对于射频微波测试及微电子平台的产品计划、科技研发、生产生产以及运营维护等各个环节的多种测试需求。Aeroflex-API Tech产品应用领域包括航空航天，国防军工，无线通讯，宽带通讯平台。目前，Aeroflex-API Tech产品系列衰减器、终端负载、限幅器产品一直是全球高可靠性应用市场的领导者。
深圳市立维创展科技是Aeroflex经销商，主要提供Aeroflex原产品系列衰减器，终端负载，限幅器产品，产品原装库存，极具价格优势，欢迎咨询。
详情了解Aeroflex-API Tech请点击：http://www.leadwaytk.com/brand/10.html
YE 系列：8 路同相
零件 | 频率范围 (GHz) | Max驻波比
(输入/输出) | 插入损耗
(Max dB) | 隔离度(dB Min) | 相位 平衡
(deg) | 幅度 平衡 (dB) | 功率 处理 (WCW) | 功率处理 (W 峰值) |
YE-09 | 0.50 - 1.00 | 1.35 / 1.30 | 0.7 | 20 | 3 | 0.35 | 1 | 1000 |
YE-11 | 1.00 - 2.00 | 1.40 / 1.30 | 0.8 | 18 | 4 | 0.35 | 1 | 1000 |
YE-21 | 2.00 - 4.00 | 1.45 / 1.40 | 1.1 | 17 | 4 | 0.35 | 0.4 | 400 |
YE-28 | 2.00 - 8.00 | 1.70 / 1.65 | 1.5 | 16 | 8 | 0.7 | 0.4 | 400 |
YE-41 | 4.00 - 8.00 | 1.60 / 1.55 | 1.4 | 16 | 7 | 0.6 | 0.4 | 400 |
YE-88 | 2.00 - 18.00 | 2.00 / 1.90 | 3.2 | 13 | 15 | 1 | 0.4 | 400 |
YE-68 | 6.00 - 18.00 | 2.00 / 1.90 | 2.3 | 13 | 15 | 1 | 0.4 | 400 |
YF 系列：4 路同相
零件 | 频率范围 (GHz) | Max驻波比
(输入/输出) | 插入损耗
(Max dB) | 隔离度(dB Min) | 相位 平衡
(deg) | 幅度
平衡 (dB) | 功率
处理 (WCW) | 功率处理 (W 峰值) |
YF-23 | 0.50 - 1.00 | 1.25 / 1.20 | 0.5 | 20 | 3 | 0.3 | 1 | 1000 |
YF-51 | 0.50 - 2.00 | 1.40 / 1.30 | 1 | 18 | 4 | 0.4 | 1 | 1000 |
YF-28 | 1.00 - 2.00 | 1.30 / 1.20 | 0.5 | 20 | 3 | 0.3 | 1 | 1000 |
YF-54 | 1.00 - 4.00 | 1.45 / 1.35 | 1 | 18 | 4 | 0.4 | 0.4 | 400 |
YF-38 | 2.00 - 4.00 | 1.30 / 1.20 | 0.8 | 18 | 3 | 0.3 | 0.4 | 400 |
YF-55 | 2.00 - 8.00 | 1.50 / 1.40 | 1.2 | 16 | 5 | 0.5 | 0.4 | 400 |
YF-45 | 4.00 - 8.00 | 1.40 / 1.30 | 1 | 18 | 5 | 0.5 | 0.4 | 400 |
YF-53 | 8.00 - 12.40 | 1.50 / 1.40 | 1 | 18 | 5 | 0.5 | 0.4 | 400 |
YF-57 | 2.00 - 18.00 | 1.70 / 1.50 | 2 | 14 | 10 | 0.7 | 0.4 | 400 |
YF-56 | 6.00 - 18.00 | 1.70 / 1.50 | 1.5 | 14 | 10 | 0.7 | 0.4 | 400 |
YF-59 | 12.00- 18.00 | 1.50 / 1.40 | 1.3 | 17 | 6 | 0.6 | 0.4 | 400 |
D418M | 1.00 - 18.00 | 1.80 / 1.45 | 2 | 10 | 15 | 0.6 | 0.4 | 400 |
YL 系列：2 路同相
零件 | 频率范围 (GHz) | Max驻波比
(输入/输出) | 插入损耗
(Max dB) | 隔离度(dB Min) | 相位 平衡
(deg) | 幅度
平衡 (dB) | 功率
处理 (WCW) | 功率
处理 (W 峰值) |
YL-18 | 0.50 - 1.00 | 1.20 / 1.15 | 0.2 | 22 | 2 | 0.15 | 1 | 1000 |
YL-70 | 0.50 - 2.00 | 1.25 / 1.20 | 0.5 | 20 | 2 | 0.2 | 1 | 1000 |
YL-23 | 1.00 - 2.00 | 1.25 / 1,20 | 0.3 | 20 | 2 | 0.2 | 1 | 1000 |
YL-71 | 1.00 - 4.00 | 1.30 / 1.20 | 0.5 | 20 | 2 | 0.2 | 1 | 1000 |
YL-33 | 2.00 - 4.00 | 1.25 / 1.20 | 0.3 | 21 | 3 | 0.2 | 0.4 | 400 |
YL-72 | 2.00 - 8.00 | 1.30 / 1.25 | 0.5 | 20 | 3 | 0.2 | 0.4 | 400 |
YL-48 | 4.00 - 8.00 | 1.30 / 1.25 | 0.4 | 18 | 4 | 0.3 | 0.4 | 400 |
YL-90 | 8.00 - 12.40 | 1.40 / 1.35 | 0.6 | 18 | 3 | 0.2 | 0.4 | 400 |
YL-78 | 2.00 - 18.00 | 1.50 / 1.40 | 1.1 | 18 | 8 | 4 | 0.4 | 400 |
YL-74 | 6.00 - 18.00 | 1.50 / 1.40 | 1 | 16 | 6 | 0.4 | 0.4 | 400 |
YL-92 | 12.00-18.00 | 1.50 / 1.40 | 0.7 | 18 | 6 | 0.3 | 0.4 | 400 |
D301M | 1.00 - 18.00 | 1.70 / 1.60 | 1.2 | 12 | 7 | 0.4 | 0.4 | 400 |
YT 系列：三路同相
零件 | 频率范围 (GHz) | Max驻波比
(输入/输出) | 插入损耗
(Max dB) | 隔离度(dB Min) | 相位 平衡
(deg) | 幅度
平衡 (dB) | 功率
处理 (WCW) | 功率
处理 (W 峰值) |
YT-18 | 0.95 - 1.25 | 1.25 / 1.20 | 0.5 | 20 | 2 | 0.2 | 1 | 1000 |
YT-22 | 1.20 - 1.40 | 1.20 / 1.15 | 0.5 | 22 | 2 | 0.2 | 1 | 1000 |
YT-23 | 1.70 - 2.40 | 1.20 / 1.25 | 0.5 | 20 | 2 | 0.2 | 1 | 1000 |
YT-26 | 5.20 - 6.00 | 1.25 / 1.20 | 0.5 | 22 | 2 | 0.2 | 0.4 | 400 |
YT-41 | 3.70 - 4.20 | 1.30 / 1.25 | 0.5 | 20 | 2 | 0.2 | 0.4 | 400 |
YT-55 | 5.40 - 5.90 | 1.35 / 1.30 | 0.6 | 20 | 3 | 0.25 | 0.4 | 400 |
YT-56 | 5.20 - 6.00 | 1.35 / 1.30 | 0.6 | 18 | 3 | 0.25 | 0.4 | 400 |
YT-68 | 6.80 - 8.50 | 1.40 / 1.35 | 0.8 | 18 | 4 | 0.25 | 0.4 | 400 |
YT-71 | 7.50 - 8.50 | 1.35 / 1.30 | 0.6 | 20 | 3 | 0.25 | 0.4 | 400 |
YT-89 | 8.40 - 9.70 | 1.40 / 1.35 | 0.5 | 17 | 4 | 0.3 | 0.4 | 400 |
YT-92 | 9.50 - 11.00 | 1.45 / 1.40 | 0.5 | 17 | 4 | 0.3 | 0.4 | 400 |
YT-95 | 11.00-14.00 | 1.50 / 1.45 | 0.75 | 16 | 5 | 0.3 | 0.4 | 400 |
YT-94 | 13.10-13.50 | 1.35 / 1.30 | 0.65 | 20 | 3 | 0.25 | 0.4 | 400 |
YT-98 | 15.00-18.00 | 1.50 / 1.45 | 1.1 | 16 | 5 | 0.45 | 0.4 | 400 |
