​B0205F50200AHF巴伦变压器Anaren

发布时间：2023-04-14 16:45:19     浏览：559

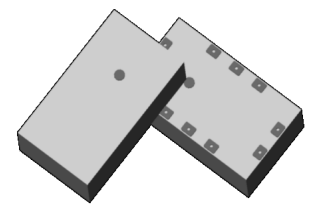

Anaren B0205F50200AHF是款中小型平衡到不平衡变压器，致力于数据转化设备（a/D转换器）上的差分输入部位而设计。在某个有利于应用的表面安装封装中，包含200MHz至500MHz，具备优异的CMRR性能指标，B0205F50200AHF通过优化，能够在数据转换器设备使用期内提供优化的SFDR管理。B0205F50200AHF是批量生产的最佳选择，与传统嵌线变压器相比较，B0205F50200AHF具备更好的性能和更小的样式因素。B0205F50200AHF具备50Ω不平衡端口阻抗和200Ω的平衡端口阻抗。这种转换促使单端信号可以被施加到数据转换器设备上差分端口。输出端口具备相同的振幅（-3dB）和180度相位差。B0205F50200AHF适合于磁带和卷轴，适用于大批量获取和存放制造。


特性：

•125–700MHz（IL3dB带宽）

•200–500MHz（IL1dB带宽）

•0.83mm高宽比截面

•50Ω至2x100Ω

•优异的CMRR

•输入-输出直流电隔离

•可表面安装

•磁带和卷轴

•非导电顶部

•满足RoHS

•无卤素

Anaren是美国老牌的微波元件制造厂家，以大功率贴片式耦合器知名于行业。Anaren子品牌XINGER提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品。Anaren全线产品拥有REACH和RoHS认证。

Anaren的XINGER品牌90°混合耦合器，小贴片封装，满足高功率需求，同时具备超低的插损和优异的热稳定性。频率覆盖225MHz~6GHz, 功率可高达500W。

深圳市立维创展科技是Anaren品牌的经销商，主要提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品，产品原装库存，极具价格优势，欢迎咨询。

详情了解Anaren请点击：http://www.leadwaytk.com/brand/11.html
