​WENTEQ波导可变短路WVS系列

发布时间：2023-01-30 16:37:22     浏览：568

波导可变短路又被称为短路器，主要作用是反射所有的电磁波能量。圆形或矩形波导管可选用波导可变短路，为系统及损耗实验提供指导。

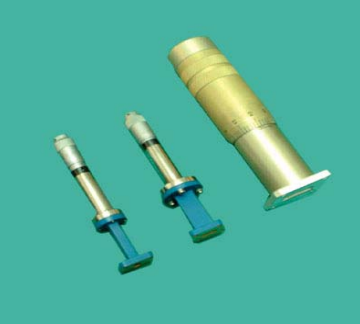

WENTEQ波导可变短路WVS系列由可移动非接触扼流线圈柱塞和直线段波导组合而成。可变短路最少可移动10mm，分辩率为0.01mm。WENTEQ可变短路WVS系列特别优惠可包含2.6-1100GHz工作频段。

主要特征

•连续性短参考

•全波导波段操作

•成本费用低

主要应用

•设备调谐组件

•试验台测试装置

WENTEQ提供各种高品质的射频和微波产品，交货时间短，价格有竞争力。产品包括同轴连接器和适配器、循环器、隔离器、低噪声放大器、功率放大器、宽带放大器、端子、波导元件等。

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，交货时间短，价格优势，欢迎咨询。

详情了解WENTEQ请点击：http://www.leadwaytk.com/brand/29.html


Part No.

Frequency Range, GHz

Waveguide sizes

Flange Type

Minimum Moving range (mm)

Resolution (mm)

Dimensions, inch (mm)

WVS090-01

8.2~12.4

WR-90

UG39/U

10

0.01

160.0

WVS075-01

10.0~15.0

WR-75

UBR120

10

0.01

140.0

WVS062-01

12.0~18.0

WR-62

UG419/U

10

0.01

105.0

WVS051-01

15.0~22.0

WR-51

UBR180

10

0.01

95.0

WVS042-01

18.0~26.5

WR-42

UG595/U

10

0.01

85.0

WVS034-01

22.0~33.0

WR-34

UG1530/U

10

0.01

85.0

WVS028-01

26.5~40.0

WR-28

UG599/U

10

0.01

65.0

WVS022-01

33.0~50.0

WR-22

UG383/U

10

0.01

65.0

WVS019-01

40.0~60.0

WR-19

UG385/U

10

0.01

65.0

WVS015-01

50.0~75.0

WR-15

UG385/U

10

0.01

65.0

WVS012-01

60.0~90.0

WR-12

UG387/U

10

0.01

65.0

WVS010-01

75.0~110.0

WR-10

UG387/U

10

0.01

65.0
