​CHA8312-99F X波段高功率放大器UMS

发布时间：2023-01-29 16:51:08     浏览：935

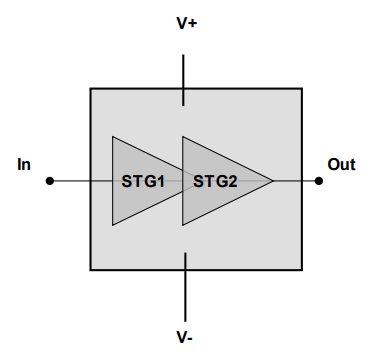

UMS的CHA8312-99F是款8-12GHz频率段的二级GaN大功率放大器。CHA8312-99F一般提供与50%的功率额外效率相关联的17W输出功率。小信号增益值超出26dB。整体性供电系统为20V/320mA（静态电流）。

CHA8312-99F是款主要用于高性能体系的通用型放大器。

CHA8312-99F专门用于国防科技应用，特别适合各种各样微波应用和系统，例如雷达、检测设备和通信。

CHA8312-99F通常是在SiC上采用稳定的0.15µm栅极尺寸GaNHEMT工艺开发的，可以作为裸片使用。


主要特征

A8-12GHZ工作频段

线性增益值为26db

+23dbm输入功率为42.5dbmPout

+23dbm输入功率的关联PAE超过50

+23dbm输入功率的关联Id为1.8A

直流电偏压：Vd=20v@ldq=320ma

芯片尺寸3.99x3.12x0.07mm

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html
