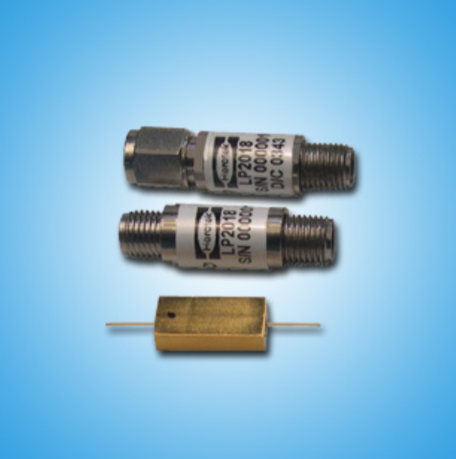

HEROTEK引脚二极管限制器，探测器激活型LS系列

发布时间：2022-12-23 16:48:19     浏览：1006

HEROTEK二极管限制器是种波型整形电路,选用输入波型和剪接或截断其上半部分,下半部分或结合一起。除了应用于功率平衡应用外,HEROTEK引脚二极管限制器还可应用于接收器和射频元器件保护。

特征

•最低阀值（标称值+6dBm）

•低泄露水平（标称值为+13dBm）

•1瓦CW和200瓦最高值（1μsec）功率处理能力

•内嵌DC块@输入输出

•密封性模块

•典型恢复期低于10μsec

应用

•LNA前端保护

•功率平衡（限制）

•接收器保护

HEROTEK公司是美国老牌的射频微波元器件生产商，HEROTEK产品频率覆盖DC-75GHz,产品线涵盖检波器、放大器、限幅器、PIN开关、信号发生器等。

深圳市立维创展科技有限公司，授权代理销售HEROTEK产品，产品包括检波器、放大器、限幅器、PIN开关、信号发生器等，HEROTEK产品满足出色的性能，高可靠性和快速交付，欢迎咨询。

详情了解HEROTEK产品请点击：http://www.leadwaytk.com/brand/47.html


MODEL

FREQUENCY RANGE (GHz)

MAXIMUM INSERTION LOSS (dB)

MAX VSWR

TYP LIM THRESHOLD (dBm)

MAX LEAKAGE @ 1W CW INPUT (dBm)

PACKAGE STYLE

LS0105

0.1 – 0.5

0.4

1.3:1

+6

+14

B, BF, L

LS0110

0.1 – 1.0

0.5

1.4:1

+6

+14

B, BF, L

LS0120

0.1 – 2.0

0.6

1.4:1

+6

+14

B, BF, L

LS0140

0.1 – 4.0

0.8

1.5:1

+6

+14

B, BF, L

LS01012

0.1 –12.0

1.7

1.6:1

+6

+14

B, BF, L

LS01018

0.1 – 18.0

2.2

2.0:1

+6

+14

B, BF, L

LS0510

0.5 – 1.0

0.5

1.4:1

+6

+14

B, BF, L

LS0520

0.5 – 2.0

0.6

1.4:1

+6

+14

B, BF, L

LS0540

0.5 – 4.0

0.7

1.4:1

+6

+14

B, BF, L

LS0560

0.5 – 6.0

1.2

1.5:1

+6

+14

B, BF, L

LS05012

0.5 –12.0

1.6

1.6:1

+6

+14

B, BF, L

LS05018

0.5 –18.0

2.0

2.0:1

+6

+14

B, BF, L

LS1020

1.0 – 2.0

0.6

1.4:1

+6

+14

B, BF, L

LS1060

1.0 – 6.0

1.2

1.5:1

+6

+14

B, BF, L

LS1012

1.0 –12.0

1.6

1.6:1

+6

+14

B, BF, L
