​ARRA电动移相器：DC-18 GHz

发布时间：2022-12-23 16:51:16     浏览：652

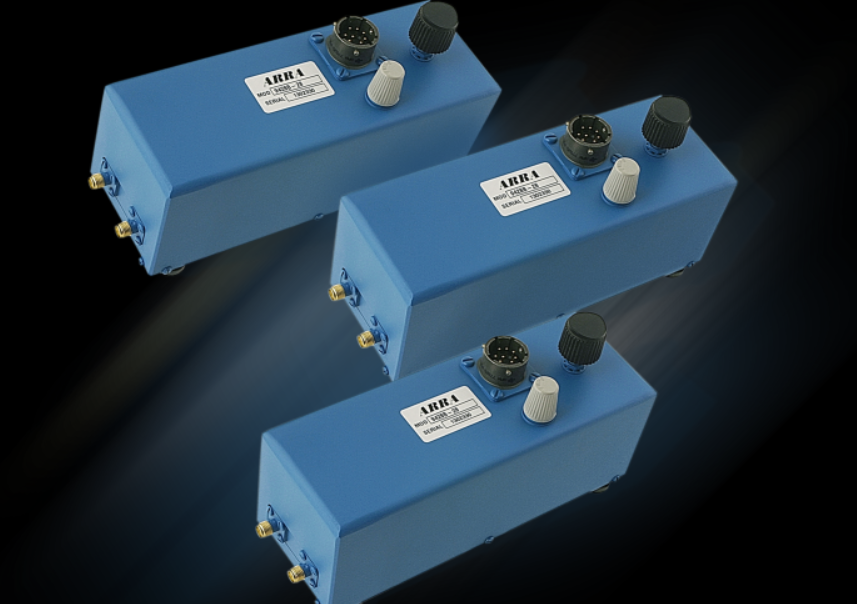

移相器是种调整波相位的设备。任何的传输媒体都会对当中的波传导导入相移。移相器雷达探测、卫星通讯和无线通信设备中的核心部件。ARRA电动移相器是电源电路中用作移相器的器件。

通用规范

工作频段：DC-18GHz

VSWR：1.3至4GHz，1.5至12GHz，1.6至18GHz

插入损耗：0.5dB至8GHz，0.75dB至12GHz，1.0dB至18GHz

射频功率：均值100瓦，最高值5KW

连接器*：SMA母接头

直流电压：28伏

变速器：最高1.5min，最低4.0min

材质：阀体-铝，连接器-不锈钢板

组装要求：4个螺纹孔

饰面：满足MIL-C-22750的ARRA Blue

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html


Frequency Range
  (GHz)

Minimum Phase
  Adjustment

Approx Minimum
  Insertion Delay

Size - Inches

Model No.*

A

B

DC-18

60° / GHz
  360° min at 6 GHz

0.85 nsec

9.000

7.890

9428A-28

DC-18

30° / GHz
  180° min at 6 GHz

0.65 nsec

6.375

5.340

9428B-28
