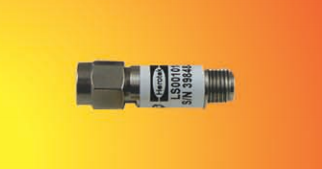

HEROTEK PIN二极管限制器极低频LS系列1瓦CW，100 KHZ-3000 MHZ

发布时间：2022-11-11 16:41:31     浏览：636

PIN二极管限制器是作为宽带无源组件的接收机和射频元件保护的理想选择，也可用于水平操作的力。PIN二极管限制器有一个力形成水平+9dbm的限制阈值，最大输入功率为1wcw。带有sma连接器，PIN二极管限制器的频率容量和型号样式根据类型从500mhz到18ghz不等。HEROTEK PIN二极管限制器符合ROHS标准，并达到距离标准。HEROTEK PIN二极管限制器具有50欧姆的阻抗从12dbm到19dbM的平面泄漏。

特征

频率范围最少100 KHZ（可用至45 KHZ）

适用的模块覆盖100 KHz至3 GHZ（LS0000130A）

极低插入损耗和VSWR

1瓦CW和200瓦峰值（1微秒）功率处理性能

内置直流模块输入和输出

密封性模块

HEROTEK公司是美国老牌的射频微波元器件生产商，HEROTEK产品频率覆盖DC-75GHz,产品线涵盖检波器、放大器、限幅器、PIN开关、信号发生器等。

深圳市立维创展科技有限公司，授权代理销售HEROTEK产品，产品包括检波器、放大器、限幅器、PIN开关、信号发生器等，HEROTEK产品满足出色的性能，高可靠性和快速交付，欢迎咨询。

详情了解HEROTEK产品请点击：http://www.leadwaytk.com/brand/47.html


MODEL

FREQUENCY RANGE

MAXIMUM

INSERTION

LOSS(dB)

MAX

VSWR

TYP LIM THRESHOLD

(dBm)

MAX LEAKGE @1W CW INPUT(dBm)

PACKAGE STYLE

LS0000101A

100KHz-100MHz

0.15

1.10:1

+6

+16

C

LS0000105A

100KHz-500MHz

0.30

1.10:1

+14

C

LS0000110A

100KHz-1000MHz

0.40

1.20:1

+14

C

LS0000120A

100KHz-2000MHz

0.50

1.30:1

+14

C

LS0000130A

100KHz-3000MHz

0.60

1.30:1

+14

C

LS000101A

1.0-100MHz

0.15

1.10:1

+6

+16

C

LS000105A

1.0-500MHz

0.30

1.10:1

+14

C

LS000110A

1.0-1000MHz

0.40

1.10:1

+14

C

LS000120A

1.0-2000MHz

0.50

1.15:1

+14

C

LS000130A

1.0-3000MHz

0.60

1.20:1

+14

C
