ARRA宽带移相器：DC-18GHz

发布时间：2022-11-14 16:42:39 浏览：1011

移相器是款调整波相位的设备。任意传输媒体都会对其间的波传导引进相移，这是初期模拟移相器的基本原理。现代通信技术不断发展后，选用A/D和D/A转换完成数字移相。简而言之，这是一种不连续性移相技术，但其特点是移相精度高。移相器主要应用于雷达探测、导弹轨道控制、加速器、通信网络、仪表设备甚至是音乐等领域。

一般规格

工作频段：DC-18GHz

驻波比：1.3至4GHz，1.5至12GHz，1.6至18GHz；

插入损耗：0.5dB至8GHz，0.75dB至12GHz，1.0dB至18GHz；

射频功率：100瓦均值5kW峰值

连接器：SMA母头标准

操控：1/4"非平移

材质：主体-铝，连接器-不锈钢；

组装规定：4个通孔，2个螺纹孔

表层处理：满足MIL-C-22750的ARRA Blue

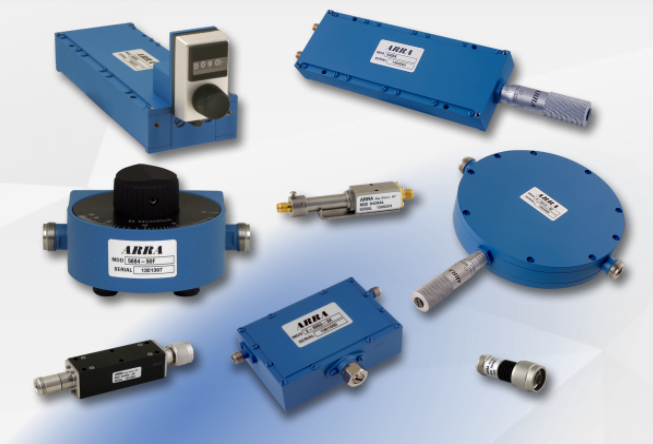

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html

ARRA (5).png

Frequency Range (GHz)	Insertion Delay (Approx) nsec	Minimum Phase Adjustment	Dimensions - Inches		Model No.
Frequency Range (GHz)	Insertion Delay (Approx) nsec	Minimum Phase Adjustment	A	B	Model No.
DC-18.0	0.88 min 1.10 max	60° / GHz 360° at 6 GHz	5.50	3.625	9426A
DC-18.0	0.68 min 0.78 max	30° / GHz 180° at 6 GHz	3.75	1.875	9426B
DC-12.0	1.20 min 1.49 max	90° / GHz 540° at 6 GHz	8.00	6.125	6426E
