CHA3024-FDB模拟放大器VGA UMS

发布时间：2022-10-25 16:30:17     浏览：687

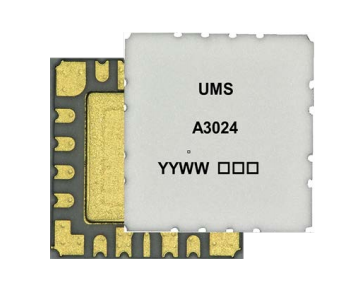

UMS的CHA3024-FDB是款具备可调式增益控制(AGC)的分布式低噪声放大器，输出功率在2至22GHz之间。

CHA3024-FDB专门为广泛应用需求设计，例如电子战、X和Ku点对点无线通信及其测试设备。

CHA3024-FDB选用pHEMT工艺技术、0.15µm栅极长度、穿入基板的通孔、空气桥和电子束栅极光刻工艺生产制造。

CHA3024-FDB使用满足RoHS标准SMD封装。


主要特征

宽带性能：2-22GHZ

典型线性增益值：15db

高至30db的Va2可调式增益值

P1db=18dbm

PSAT=22dbm

典型噪声系数NF=3db

偏置电流：Vo=5vld=100MA，VG1=-03V，Va2=1.7V

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html



Reference

RF Bandwidth (GHz)

Gain
(dB)

Gain Flatness
(+/-dB)

Noise Figure
(dB)

Gain Control Range
(dB)

P-1dB OUT
(dBm)

Bias
(mA)

Bias
(V)

Case

min

max

CHA3024-FDB

2

22

15

-

3

30

18

100

5

Hermetic SMD
