​ARRA千分尺驱动移相器：DC-18 GHz

发布时间：2022-10-26 16:35:53     浏览：752

移相器指的是能够调节波相位的设备。任何的传输方式都会导入相移，这也是初期模拟移相器的原理；现代电子技术的高速发展A/D、D/A。顾名思义，移相器是种不连续性的移相技术应用，特点是移相精度高。移相器广泛应用于雷达、导弹轨道控制、加速器、通信网络、仪器设备直至音乐。

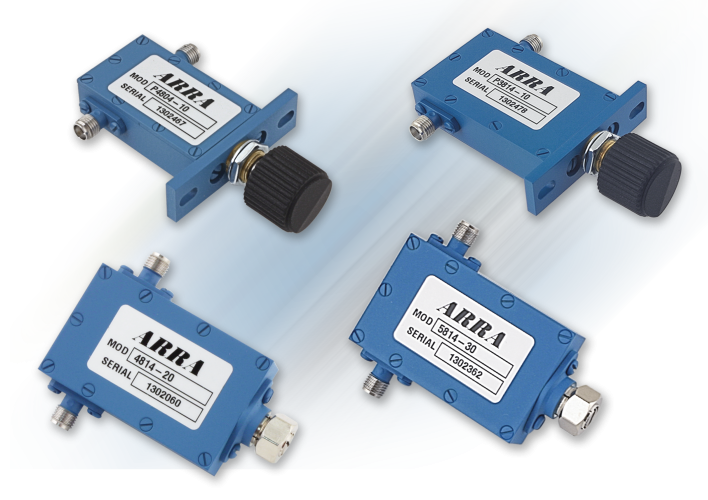

ARRA (2).png

一般规格

工作频段：DC-18GHz；

驻波比：1.3至4GHz，1.5至12GHz，1.6至18GHz；

插入损耗：0.5dB至8GHz，0.75dB至12GHz，1.0dB至18GHz；

射频功率：100瓦均值5kW峰值；

连接器：SMA母头标准；

操控：1/4"非平移；

材质：主体-铝，连接器-不锈钢板；

组装规定：4个通孔；

表层处理：满足MIL-C-22750的ARRA Blue；

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html



Frequency Range
(GHz)

Insertion Delay
(Approx) nsec

Minimum Phase
Adjustment

Dimensions - Inches

Model No.

A

B

C

D

DC-18.0

0.88 min
1.10 max

60° / GHz
360° at 6 GHz

5.50

3.625

1.00

8.75

9428A

DC-18.0

0.68 min
0.78 max

30° / GHz
180° at 6 GHz

3.75

1.875

0.50

5.75

9428B
