SemiGen固定衰减器焊盘
发布时间：2022-09-23 16:48:02 浏览：668

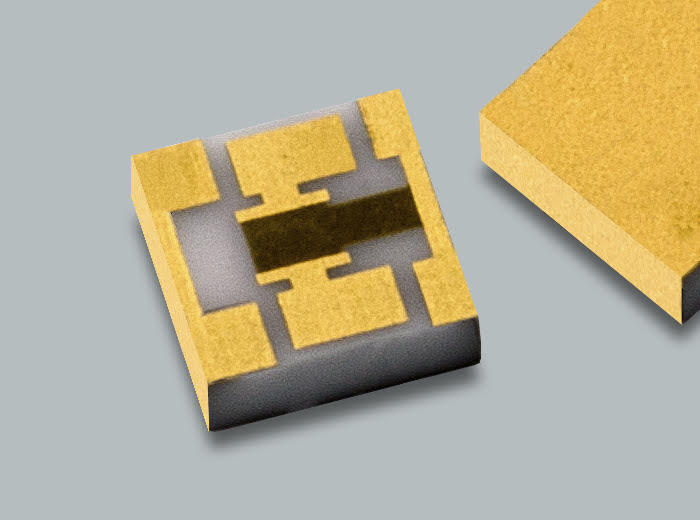

SemiGen射频/微波固定衰减器焊盘具备精准的电阻膜和优异的金属性能和完整性。SemiGen的领先薄膜技术使SemiGen组件具备完整的SMT组装侧封装和全面的接地反面，因为无需接地联接，因此容易联接。SemiGen射频/微波固定衰减器焊盘适用于输出和输入顶端触点的固定衰减器焊盘使这类变成标准射频/微波组装技术应用的理想选择。固定衰减器焊盘可以作为MILPRF38534“H”和“K”空间屏蔽模块。定制值极易生产和设计，准许用户使用特殊的值完成设计。
特征：
中高功率解决1W至5WCW
从DC到20GHz的平整响应
回波损耗>18dBDC至14GHz
回波损耗>16dB15GHz至20GHz
温度稳定性TCR<100PPM
大部分设计上的芯片尺寸.030"X.030"
可以用于MILPRF38534“H”和“K”空间屏蔽模块
应用：
SemiGen射频/微波固定衰减器焊盘是广泛运用的完美解决方案，包括微波无线通信、军事子系统、网络光纤、仪器设备和高达20GHz的传感器应用。
SemiGen是美国一家晶圆级射频器件实力派制造商，从晶圆到封装器件, 品类丰富，从航天级MIL-PRF 38534到军用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的质量和可靠性。
深圳市立维创展科技有限公司，授权代理于中国区域销售SemiGen产品，并提供售前和售后技术支持服务。
详情了解SemiGen请点击：http://www.leadwaytk.com/brand/64.html
Part Number | Value (dB) | IL (dB) | RL (dB) |
SFAP-0dB | 0 | +/- .20 | >18 |
SFAP-1db | 1 | +/- .20 | >18 |
SFAP-2db | 2 | +/- .20 | >18 |
SFAP-3db | 3 | +/- .20 | >18 |
SFAP-4db | 4 | +/- .20 | >18 |
SFAP-5db | 5 | +/- .20 | >18 |
SFAP-6db | 6 | +/- .25 | >18 |
SFAP-7db | 7 | +/- .25 | >18 |
SFAP-8db | 8 | +/- .25 | >18 |
SFAP-9db | 9 | +/- .25 | >18 |
SFAP-10db | 10 | +/- .25 | >18 |
SFAP-11db | 11 | +/- .30 | >18 |
SFAP-12db | 12 | +/- .30 | >18 |
SFAP-13db | 13 | +/- .30 | >18 |
SFAP-14db | 14 | +/- .30 | >18 |
SFAP-15db | 15 | +/- .30 | >18 |
SFAP-16db | 16 | +/- .40 | >18 |
SFAP-17db | 17 | +/- .40 | >18 |
SFAP-18db | 18 | +/- .40 | >18 |
SFAP-19db | 19 | +/- .40 | >18 |
SFAP-20db | 20 | +/- .40 | >18 |
SFAP-21db | 21 | +/- .50 | >18 |
SFAP-22db | 22 | +/- .50 | >18 |
SFAP-23db | 23 | +/- .50 | >18 |
SFAP-24db | 24 | +/- .50 | >18 |
SFAP-25db | 25 | +/- .50 | >18 |
SFAP-26db | 26 | +/- .60 | >18 |
SFAP-27db | 27 | +/- .60 | >18 |
SFAP-28db | 28 | +/- .60 | >18 |
SFAP-29db | 29 | +/- .60 | >18 |
SFAP-30db | 30 | +/- .60 | >18 |
