CHA7114-99F X波段高功率放大器UMS

发布时间：2022-09-15 16:48:48     浏览：668

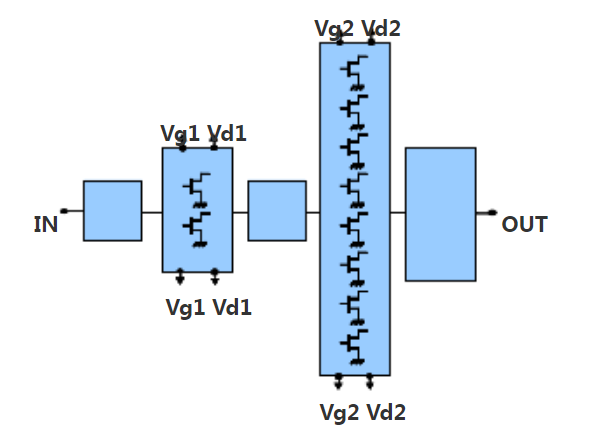

UMS的CHA7114-99F是对X波段设计应用的单片二级GaAs高功率放大器。CHA7114-99F选用UMS0.25µm功率pHEMT工艺技术，包含根据基材与空气桥的通孔。

为了能优化拼装步骤：

芯片背部为射频和直流接地

焊层和背部镀金，以和共晶压焊法和热压焊技术工艺兼容。


主要特征

0.25µm功率pHEMT技术工艺

8.5–11.5GHz工作频段

4dBcp时8W输出功率

高PAE:4dBcp时>40%

20dB标称增益值

静态偏置点：Vd=8V，Id=2A

芯片尺寸：4.41x3.31x0.07mm

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html
