SemiGen衰减器

发布时间：2022-08-30 16:45:41     浏览：1017

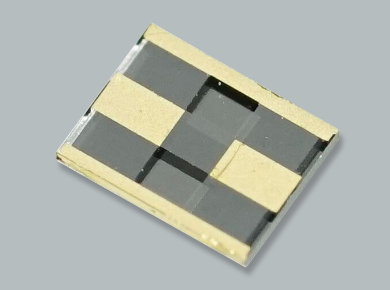

SemiGen的01311衰减器芯片产品系列致力于实现精准和紧密平坦度，在SemiGen的1-10dB焊层上衰减精密度为±0.2dB，在SemiGen的11-20dB焊层上衰减精密度为±0.3dB。SemiGen在配送前对每个衰减器芯片展开100%检测，以检验它们是否满足规格参数。

熔融石英电解介质

模具规格尺寸：

尺寸=.080”

宽度=.100”

薄厚=.010”

公差：尺寸和宽度+/-.002”

薄厚+/-.0005”

电源电路侧

TaN

TiW800Å

Au120µ”min.

侧面

TiW800Å

Ni1500Å

Au120µ”

衰减器和衰减器垫特征

增长值

1dB至20dB，增长量为1dB。可以根据需要提供更高值

基材

规范衰减器要在石英上生产出来的，但也可以根据需要提供氧化铝和氮化铝基材。

薄膜稳定性能

在125°C下1000小时之后电阻变动低于0.1%

电阻温度系数

-55°C至+150°C范围之内低于±100ppm

功率处置特性

70°C时1WCW（三个0.001Au键合线，各个导体）

SemiGen是美国一家晶圆级射频器件实力派制造商，从晶圆到封装器件, 品类丰富，从航天级MIL-PRF 38534到军用MIL-PRF 19500、750和883，SemiGen致力于提供卓越的质量和可靠性。

深圳市立维创展科技有限公司，授权代理于中国区域销售SemiGen产品，并提供售前和售后技术支持服务。

详情了解SemiGen请点击：http://www.leadwaytk.com/brand/64.html


型号   ＃

标称衰减 (dB)

部分   ＃

标称衰减 (dB)

01311-01A

1

01311-11A

11

01311-02A

2

01311-12A

12

01311-03A

3

01311-13A

13

01311-04A

4

01311-14A

14

01311-05A

5

01311-15A

15

01311-06A

6

01311-16A

16

01311-07A

7

01311-17A

17

01311-08A

8

01311-18A

18

01311-09A

9

01311-19A

19

01311-10A

10

01311-20A

20
