WENTEQ直波导元件

发布时间：2022-07-07 17:15:02     浏览：746

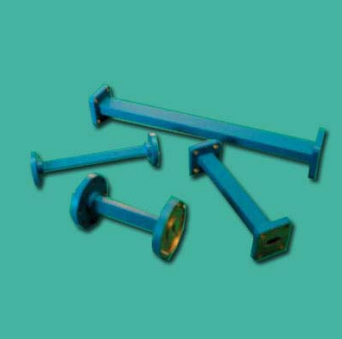

直波导是组建波导馈线系统的基础元器件，WENTEQ标准WSW系列产品直波导段适用于波导端口之中的相互连接，在1.45～110.0GHz的频率范围内，标准长度增长为1”。

主要特点：

•全波段使用

•低插入损耗和低电压驻波比

•低成本

主要应用：

•台架检测布置

•微波分系统

 深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，交货时间短，价格优势，欢迎咨询。

详情了解WENTEQ请点击：http://www.leadwaytk.com/brand/29.html


Part No.

Frequency Range, GHz

Waveguide sizes

Flange Type

VSWR

Dimensions, inch (mm)

WSW090-LU

8.2~12.4

WR-90

UG39/U

1.05:1

L

WSW075-LU

10.0~15.0

WR-75

UBR120

1.05:1

L

WSW062-LU

12.0~18.0

WR-62

UG419/U

1.05:1

L

WSW051-LU

14.5:22.0

WR-51

UG595/U

1.05:1

L

WSW042-LU

18.0~26.5

WR-42

UG595/U

1.05:1

L

WSW034-LU

22.0~33.0

WR-34

UG1530/U

1.05:1

L

WSW028-LU

26.5~40.0

WR-28

UG599/U

1.05:1

L

WSW022-LU

33.0~50.0

WR-22

UG383/U

1.05:1

L

WSW019-LU

40.0~60.0

WR-19

EG383/U

1.05:1

L

WSW015-LU

50.0~75.0

WR-15

UG385/U

1.05:1

L

WSW012-LU

60.0~90.0

WR-12

UG387/U

1.08:1

L

WSW010-LU

70.0~110.0

WR-10

UG387/U

1.10:1

L

WSW034-LU

22.0~33.0

WR-34

UG1530/U

1.05:1

L

WSW028-LU

26.5~40.0

WR-28

UG599/U

1.05:1

L

WSW022-LU

33.0~50.0

WR-22

UG383/U

1.05:1

L

WSW019-LU

40.0~60.0

WR-19

EG383/U

1.05:1

L

WSW015-LU

50.0~75.0

WR-15

UG385/U

1.05:1

L

WSW012-LU

60.0~90.0

WR-12

UG387/U

1.08:1

L

WSW010-LU

70.0~110.0

WR-10

UG387/U

1.10:1

L
