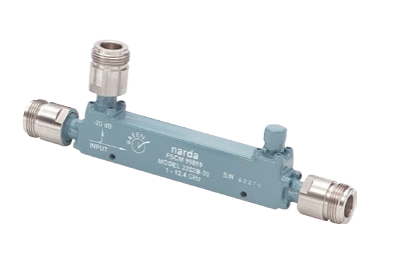

MITEQ N型耦合器

发布时间：2022-07-07 17:16:36     浏览：1239

虽然MITEQ定向耦合器有很多用途当作功率“分离器”，但是在许多应用中，MITEQ N型耦合器被当作检测系统中的校准功率采样器。其最常见的应用之一是检测或监测微波功率。考虑到MITEQ N型耦合器能够按相应的已知量对输电线路功率实现采样，因此能够在没有中断系统运转的前提下便于地实现精确测量。给出检测器组成的测量精度将依赖于采样精度，即耦合的绝对幅值。在已知耦合系数的前提下，能够校准仪器仪表，以直接标识耦合器输入处的功率。

特征

平稳频率响应

规格尺寸小，重量较轻

极低，细粒波纹

设计适用于MIL环境

深圳市立维创展科技有限公司，依据加拿大总公司地理优势，针对MITEQ产品线，无论收购并购如何变化，始终擅长MITEQ产品线订货渠道和售后服务支持，欢迎与我们的销售代理联络。

详情了解更多MITEQ请点击：http://www.leadwaytk.com/brand/30.html


Model Name

Average Power
(W)

Nominal Coupling
(dB)

Frequency Range
(GHz)

4226-10

20

10

0.5-18.0 GHz

4226-20

20

20

0.5-18.0 GHz

Model Name

Average Power
(W)

Nominal Coupling
(dB)

Frequency Range
(GHz)

4202B-6

20

6

1.0-12.4 GHz

4202B-10

20

10

1.0-12.4 GHz

4202B-20

20

20

1.0-12.4 GHz

3202B-10

20

10

1.0-12.4 GHz

3202B-20

20

20

1.0-12.4 GHz

Model Name

Average Power
(W)

Nominal Coupling
(dB)

Frequency Range
(GHz)

4203-6

20

6

2.0-18.0 Ghz


4203-10

20

10

2.0-18.0 GHz


4203-16

20

16

2.0-18.0 GHz


3203-16

20

16

2.0-18.0 GHz
