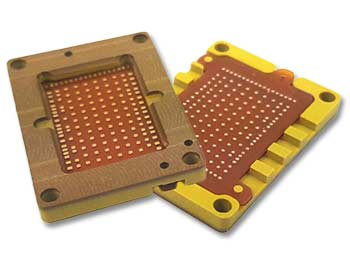

Ironwood Electronics银球矩阵插座
发布时间：2021-05-12 17:07:59 浏览：1356
Ironwood Electronics SM Contact与通过专有导电公式将精确的银球固定在一起的能力是一种独特的接触。Ironwood Electronics导电柱(最佳直径为50欧姆阻抗)悬浮在具有专利实心的非导电柔性弹性体基板上，以提高时间、温度和循环的耐久性和可靠性。柔性基板非常灵活，弹性很强，消除这种力后，导电柱可以恢复到原来的形状。Ironwood Electronics银球矩阵插座可用于0.25mm至1.27mm的LGA、BGA、QFN、CP、POP、WLP和其他封装解决方案。
Ironwood Electronics SM/SMP插座采用SM&SMP触头技术，适用于高速、低电感、高耐久性和广泛的温度应用。
Ironwood Electronics是美国著名的高可靠性试验台产品制造商。该产品已通过ISO 9001：2015、RoHS和ITAR认证。Ironwood Electronics电子产品线包括插座、适配器、测试系统定制等。 深圳市立维创展科技授权代理Ironwood Electronics产品，在中国区销售与技术服务支持。欢迎咨询。
详情了解Ironwood Electronics微波请点击：http : //www.leadwaytk.com/public/brand/45.html
或联系我们的销售工程师：0755-83050846 QQ：3312069749
*部分产品型号请咨询我们的销售工程师。
PART | IC Size | IC Size | IC Size | Top | IC | IC | Max | IC Ball | IC Ball | IC Total | IC Ball | IC Ball |
NUMBER | X | Y | Tolerance | Pitch | Array | Array | Pincount | Height | Height | Height | Coplanarity | Diameter |
| (mm) | (mm) | (mm) | (mm) | X | Y |
| Min (mm) | Max (mm) | Max (mm) | (mm) | Max (mm) |
SM-BGA-9000 | 23 | 23 | 0.2 | 0.8 | 27 | 27 | 729 | 0.3 | 0.5 | 2.5 | 0.15 | 0.5 |
SM-BGA-9006 | 16 | 16 | 0.15 | 0.8 | 19 | 19 | 361 | 0.25 | 0.35 | 1.7 | 0.12 | 0.38 |
SM-BGA-9007 | 9.75 | 6 | 0.1 | 0.75 | 13 | 8 | 102 | 0.28 | 0.43 | 3.29 | 0.1 | 0.53 |
SM-BGA-9009 | 40 | 40 | 0.1 | 1 | 39 | 39 | 680 | 0.4 | 0.6 | 1.62 | 0.2 | 0.7 |
SM-BGA-9010 | 21 | 21 | 0.2 | 0.8 | 25 | 25 | 564 | 0.35 | 0.45 | 2.5 | 0.2 | 0.55 |
SM-BGA-9011 | 23 | 23 | 0.2 | 1.27 | 18 | 18 | 224 |
| 0.762 | 2.21 | 0.2 | 0.762 |
SM-BGA-9012 | 9.76 | 6 | 0.1 | 0.75 | 13 | 8 | 74 | 0.28 | 0.43 | 3.29 | 0.1 | 0.53 |
SM-BGA-9013 | 27 | 27 | 0.2 | 1.27 | 20 | 20 | 400 |
| 0.66 | 2.375 | 0.2 | 0.762 |
SM-BGA-9014 | 29 | 29 | 0.2 | 1.27 | 22 | 22 | 484 |
| 0.66 | 2.738 | 0.2 | 0.762 |
SM-BGA-9015 | 13.76 | 13 | 0.1 | 0.75 | 16 | 15 | 240 | 0.28 | 0.43 | 3.63 | 0.1 | 0.4 |
SM-BGA-9016 | 8.5 | 10.5 | 0.1 | 0.5 | 16 | 20 | 320 | 0.17 | 0.27 | 0.92 | 0.08 | 0.35 |
SM-BGA-9018 | 15 | 15 | 0.2 | 0.8 | 18 | 18 | 288 | 0.22 | 0.2 | 1.3 | 0.1 | 0.42 |
SM-BGA-9019 | 19 | 19 | 0.2 | 1 | 18 | 18 | 324 | 0.4 | 0.6 | 2.92 | 0.15 | 0.7 |
SM-BGA-9020 | 5 | 5 | 0.2 | 0.5 | 9 | 9 | 81 | 0.11 | 0.25 | 1 | 0.08 | 0.35 |
SM-BGA-9021 | 12 | 12 | 0.1 | 0.8 | 14 | 14 | 196 |
| 0.4 | 1 | 0.08 | 0.5 |
SM-BGA-9022 | 27 | 27 | 0.1 | 1 | 26 | 26 | 388 | 0.4 | 0.6 | 3 | 0.15 | 0.7 |
SM-BGA-9023 | 5 | 5 | 0.1 | 0.5 | 9 | 9 | 50 | 0.15 | 0.25 | 0.77 | 0.08 | 0.35 |
SM-BGA-9024 | 31 | 31 | 0.2 | 0.8 | 38 | 38 | 1290 | 0.5 | 0.6 | 3.4 | 0.2 | 0.55 |
SM-BGA-9025 | 16 | 16 | 0.2 | 0.5 | 30 | 30 | 788 | 0.15 | 0.26 | 1.7 | 0.08 | 35 |
SM-BGA-9027 | 7 | 7 | 0.1 | 0.5 | 12 | 12 | 144 | 0.16 | 0.26 | 1.2 | 0.08 | 0.37 |
