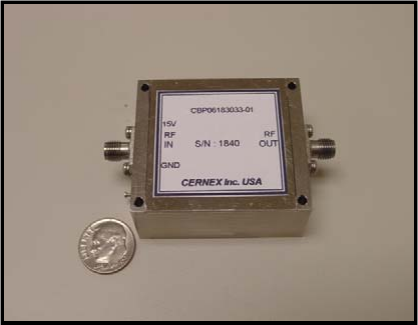

CERNEX CBP系列放大器主要用于实验室测试设备、仪器设备和其他需要高功率输出的应用。采用固体带电路结构和选择的GaAsFET元器件能够实现可靠的工作任务。

特色：

范围从0.1到46.0GHz(倍频程/多倍频程)

输出功率高达50瓦(@1dB压缩点)

单偏压(+15VDC)开关电源

致密薄膜结构

经济定价

应用领域：

普通级大功率实验室微波射频源

测试设备输出放大器(ATE和AGE)

微波射频分配网络中的驱动放大器

TWTA驱动放大器

深圳市立维创展科技有限公司，赢得CERNEX授权代理销售，期待与业界合作，欢迎咨询。

详情了解CERNEX微波请点击：http : //www.leadwaytk.com/public/brand/51.html

或联系我们的销售工程师：0755-83050846 QQ：3312069749

*部分型号请联系我们的销售工程师！

Model Number	Frequen cy Range (GHz)	Gain (dB) Min. ****	SS Flatness (+/-dB) Max.	P1dB (dBm) Min.	IP3 (dBm ) Typ.	VSWR In/Out Max.	Current @ 12 VDC (A) Typ.	Case Type
CBPH1013430P	0.001-1	34	1.5	30	37	2:1 (In)	1(Max) **√	6 x 3 x 1.1
CBPH1012244P	0.001-1	22	2.0	44	51	2:1 (In)	14(Max) **√	17.5 x 9.8 x
CBPH1015044P	0.001-1	50	2.0	44	51	2:1 (In)	18(Max) **√	17.5 x 9.8 x
CBPH1013633OP	0.001-1	36	1.5	33	39	2:1 (In)	1.2(Max) **√	6 x 3 x 1.1
CBPH5014336P	0.005-1	43	2.25	36	45	2:1 (In)	5.5 (Max) **√	6 x 3 x 1.1
CBPV2013730P	0.02-1	37	2.0	30	45	2:1 (In)	0.5 (Max) **√	3.1 x 2.35 x
CBPV2014033P	0.02-1	40	2.0	33	43	2:1 (In)	0.75 (Max) **√	3.1 x 2.35 x
CBPV2014640P	0.02-1	46	1.5	40	48	2:1 (In)	5.2 (Max) **√	6 x 3 x 1.1
CBPV2012244P	0.02-1	22	2.0	44	51	2:1 (In)	17 (Max) **√	17.5 x 9.8 x
CBPV2015044P	0.02-1	50	2.0	44	51	2:1 (In)	18 (Max) **√	17.5 x 9.8 x
CBPV2064042	0.02-6	40 Typ	2.0 Typ	42Psat	*	2:1( In) 3:1Typ(Out)	50V@4A Max	SN14-2A
CBPU1U52452	0.1-0.5	24	1.00	52	61	2:1	28**√	8.5x7.8x1.1
CBPU1U52454	0.1-0.5	24	1.50	54	62	2:1	30 **√	8.5x7.8x1.1
CBPU1U55047	0.1-0.5	50	1.50	47.5	58	2:1	12**√	6.4x3.4x1.1
CBPU1U55253	0.1-0.5	52	2.00	53	63	2:1(typ)	40 **√	Htsnk
CBPU2014644	0.2-1.0	46	2.00	44	50	2:1	28V√@18A	120x80x25 mm
CBPU3024040	0.3-2.0	40	2.0	40	47	2:1	28V	DG15
CBPU3044036	0.3-4.0	40	2.50	36	45	2:1	2.0A@15V	*
