Ironwood Electronics高速应用插座的GT Elastomer BGA插座应用

发布时间：2020-08-27 16:04:57 浏览：1433

Ironwood Electronics是美国著名的高可靠性测试基座产品制造商。Ironwood Electronics产品通过ISO 9001：2015、RoHS和ITAR认证。Ironwood Electronics产品线涵盖插座、适配器、测试系统定制等。

Ironwood Electronics电子高速应用插座的GT Elastomer BGA套接字采用GT接触技术提供大于94 GHz的信号速度，面积最小，适合于原型和测试应用。GT Elastomer BGA套接字支持0.2mm至1.27mm的间距。标准尺寸通常在ARO后5天内发送。

Ironwood Electronics用于BGA、QFN或LGA应用的电子高速应用插座，GTP接触技术可提供>；94 GHz信号速度，并可用于高周期寿命应用，如ATE.GT Elastomer BGA插座，支持间距为0.35mm至1.27mm。

GT Elastomer BGA插座适用于Ironwood Electronics高速应用插座的原型设计和测试。这些IC插座提供了优良的信号完整性，但仍然具有成本效益。GT Elastomer BGA插座采用创新的弹性体互连技术，提供低信号损耗(94 GHz下的1dB)，并支持低间距低至0.2mm的BGA封装。GT Elastomer BGA插座是机械地安装在目标系统的BGA垫上，使用安装和对准孔。这些低插座的两侧仅比实际的IC封装大2.5mm。

深圳市立维创展科技授权代理 Ironwood Electronics产品，在中国区销售与技术服务支持。欢迎咨询。

详情了解Ironwood Electronics微波请点击：http://www.leadwaytk.com/brand/45.html

或联系我们的销售工程师：0755-83642657 QQ: 1369964087

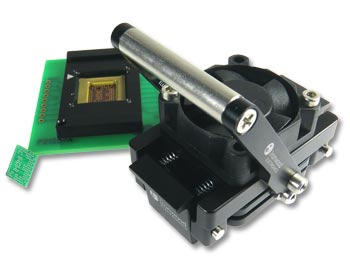

GT Elastomer BGA插座.jpg

GT Elastomer BGA插座

零件	上	最大	IC尺寸	IC尺寸	IC尺寸	IC	IC	IC球	IC球最大	IC总	IC球	IC球
编号	节距	针数	X	Y	公差	阵列	阵列	高	高度	高度	共面度	直径
	（mm）		（mm）	（mm）	（mm）	X	Y	最小值（mm）	（mm）	最大值（mm）	（mm）	最大（mm）
GT-BGA-2000	0.8	100	9	9		10	10	0.25	0.35	1.1	0.1	0.45
GT-BGA-2001	1	189	18	18	0.2	17	17	0.4	0.6	2.5	0.2	0.7
GT-BGA-2002	0.8	625	21	21	0.2	25	25	0.27	0.45	1.7	0.15	0.55
GT-BGA-2003	1	1369	37.5	37.5	0.1	37	37	0.4	0.6	3.01	0.2	0.7
GT-BGA-2004	0.8	715	27	27	0.2	32	32	0.3	0.5	2.5	0.25	0.55
GT-BGA-2005	1	64	9	9	0.07	8	8	0.4	0.6	1.3	0.15	0.7
GT-BGA-2006	1	256	17	17	0.2	16	16	0.4	0.6	3.02	0.25	0.7
GT-BGA-2010	1	1760	42.5	42.5	0.2	42	42	0.4	0.6	3.36		0.7
GT-BGA-2015	0.5	361	10	10	0.15	19	19	0.13	0.27	1.2	0.08	0.35
GT-BGA-2016	0.8	602	23	23	0.2	28	28	0.3	0.5	2.766	0.2	0.6
GT-BGA-2017	1	1156	35	35	0.2	34	34	0.4	0.6	3.16	0.2	0.7
GT-BGA-2018	0.5	336	9	10.5	0.1	17	20	0.2	0.3	1.4	0.1	0.3
GT-BGA-2019	1	572	25	25	0.1	24	24	0.4	0.6	2.173	0.2	0.74
GT-BGA-2020	0.8	361	16	16	0.2	19	19	0.16	0.26	1.22	0.1	0.35
GT-BGA-2021	0.5	132	4.275	4.575	0.025	11	12	0.17	0.2	2	0.05	0.3
GT-BGA-2022	0.3	368	8	8	0.1	23	23	0.06	0.16	1个	0.08	0.23
GT-BGA-2023	1	2028	43	59	0.05	41	57	0.6		4.608
GT-BGA-2024	0.4	54	2.64	3.94	0.025	6	9	0.164	0.223	0.65	0.08	0.293
GT-BGA-2025	0.8	484	19	19	0.1	22	22	0.3	0.5	2.74		0.7
GT-BGA-2026	1	256	17	17	0.2	16	16	0.4	0.6	3.02	0.25	0.7
GT-BGA-2028	1	324	19	19	0.2	18	18	0.47	0.58	2.99	0.2	0.7
GT-BGA-2029	1个	1156	35	35		34	34	0.78	0.98	3.083		0.7
GT-BGA-2030	1.27	400	27	27	0.2	20	20		0.66	2.375	0.2	0.762
GT-BGA-2031	0.5	270	7.911	9.331	0.2	15	18	0.212	0.288	0.593	0.03	0.36
GT-BGA-2032	0.75	365	15	15		27	27	0.35	0.45	1.18		0.53
GT-BGA-2033	1	208	17	17	0.2	16	16	0.4	0.6	3.02	0.27	0.7
GT-BGA-2034	0.8	257	14	14	0.1	17	17	0.2	0.34	1.18		0.45
GT-BGA-2035	1	1156	35	35	0.2	34	34	0.4	0.6	3.5	0.2	0.7
GT-BGA-2036	0.65	621	17	17	0.2	25	25	0.2		2.5	0.2	0.45
GT-BGA-2037	0.8	529	19	19	0.2	23	23	0.2		3	0.15	0.6
GT-BGA-2038	1	1517	40	40	0.2	39	39	0.4	0.6	3.51	0.2	0.7
GT-BGA-2039	0.5	68	10.5	8.5		20	16	0.3		1.5
GT-BGA-2041	1	1024	33	33	0.2	32	32	0.4	0.6	3.142	0.15	0.6
GT-BGA-2042	1	784	29	29	0.2	28	28	0.4	0.6	3.142	0.15	0.7
GT-BGA-2043	1	2397	50	50	0.07	49	49	0.4	0.52	3.708		0.707
GT-BGA-2044	0.8	752	19	19	0.2	23	23	0.25		2.5	0.2	0.5
GT-BGA-2046	0.4	180	6.066	4.866	0.03	15	12	0.16	0.22	0.6	0.05	0.3
GT-BGA-2047	0.4	105	4.46	4.06	0.03	11	10	0.16	0.23	1个	0.03	0.3
GT-BGA-2049	0.8	625	21	21	0.1	25	25	0.36	0.44	3.43	0.12	0.55
GT-BGA-2050	1	2104	47.5	47.5	0.2	46	46	0.4	0.6	4.31	0.2	0.7
