EV12AS200是E2V品牌的高性能12位1.5GSps模数转换器，凭借独特的差分输出和可靠的同步机制，在高速数据采集与处理领域优势显著。

一、差分输出链路

1. 物理层

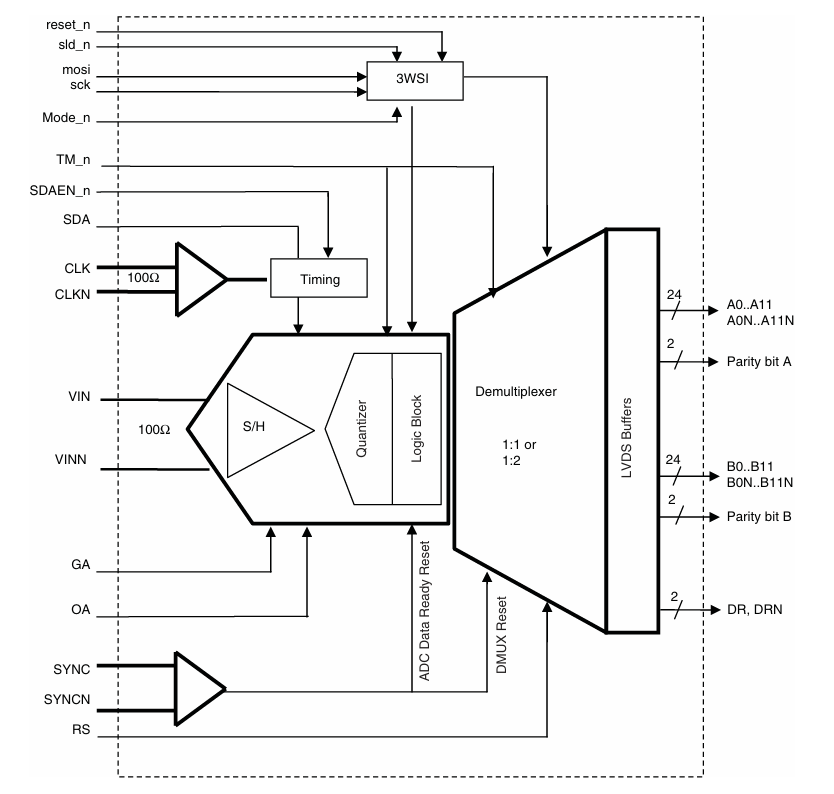

EV12AS200采用196-ball FPBGA封装，有14对LVDS数据输出（D0 - D13）和1对LVDS数据就绪时钟（DCLK_P/N）。其片内自带100Ω终端电阻，板端通常直接AC耦合到FPGA，无需额外并电阻。输出摆幅典型值为350mV（差分700mV），共模电压1.2V，符合IEEE-1596.3 LVDS标准。

2. 数据格式

该转换器支持1:1（full-rate）和1:2（demux half-rate）两种模式，由pin DEMUX选择。12位分辨率固定，1:2模式下每对LVDS线宽降至6位（DDR输出），方便后端FPGA用较低速率SERDES抓取。数据先输出MSB，后输出LSB，bit顺序可通过3-线串口（3WSI）反转。

3. 同步字/对齐码

在Test Mode中，可插入12’hF0F或12’hA5A作为K-Code，FPGA检测到后完成lane alignment。正常采样模式下，同步字关闭，数据为原始ADC code。

二、时钟与同步机制

1. 采样时钟

采样时钟可单端或差分输入，评估板默认差分CLK±AC耦合，100Ω端接。时钟最高频率1.5GHz，要保证抖动jitter小于100fs（12kHz - 20MHz积分），才能维持datasheet的SNR/SFDR指标。

2. 输出同步时钟DCLK

DCLK频率在1:1模式下为Fs，1:2模式下为Fs/2。它与数据边沿对齐，FPGA需用IDELAY/PLL做90°相位旋转后再采样。DCLK上还有Frame标志（FR_P/N），每12个DCLK周期拉高一次，用于指示帧边界。

3. 多片同步（SYSREF/多通道系统）

EV12AS200没有JESD204B/C，官方给出“共时钟 + 共SYSREF”的粗同步方案。用极低抖动合成器同时将CLK±扇出到所有ADC，FPGA产生低频SYSREF脉冲（<1MHz）送到所有ADC的SYNC_IN引脚。ADC检测到SYNC_IN上升沿后，内部计数器清零，确保所有ADC在同一采样边沿开始输出数据。实测同步误差小于±1采样点（≈670ps @ 1.5GSps），能满足大多数MIMO雷达、波束合成应用需求。

三、PCB设计注意事项

差分对长度匹配：DCLK与任意数据线的skew建议小于10mil；同组数据线差分对内skew小于2mil。

AC耦合电容：数据/时钟线均用100nF电容，靠近ADC端放置，避免产生stub。

同步时序余量：给FPGA的LVDS接收器留不少于200ps的建立/保持窗口；必要时在ADC端用3WSI调整输出延迟（Delay tap，共8级，每级约125ps）。

四、典型应用场景与同步优势

1. 5G基站直接射频下变频

5G基站需将28GHz/39GHz射频信号直接降至基带，以减少中频滤波器和混频器数量，降低成本和功耗。EV12AS200的差分输出和SDA功能可补偿射频前端链路延迟，确保I/Q信号正交性，降低误码率（BER）。

2. 相控阵雷达波束合成

相控阵雷达需要多通道ADC同步采样，实现波束快速扫描和目标精准定位。EV12AS200通过触发器函数和SDA调整，各通道ADC采样时刻误差小于5个时钟周期，满足军事防空雷达对相位一致性的要求。

3. 高分辨率示波器信号捕捉

高分辨率示波器要实时采样高频信号，捕捉瞬态细节（如眼图抖动）。EV12AS200的差分输出可提升信噪比，结合1.5GSPS采样率，能分析100G/400G以太网信号的眼图质量，验证链路合规性。
