HMC986A反射式单刀双掷开关

发布时间：2025-08-19 16:41:10 浏览：10

HMC986A是Analog Devices（ADI）推出的一款基于砷化镓（GaAs）单片微波集成电路（MMIC）工艺技术反射式单刀双掷开关（SPDT）。HMC986A凭借其优异的性能，致力于满足 0.1 GHz 至 50 GHz 这一超宽带频段范围内的射频/微波使用需求而设计。

关键特性

频率范围：0.1 GHz – 50 GHz

插入损耗：2.3 dB（50 GHz 典型值）

隔离度：30 dB（50 GHz 典型值）

P1dB：28 dBm

IP3：40 dBm

功率处理效率（通过路径）： 27 dBm

控制逻辑：负逻辑，−5 V 至−3 V

封装：裸芯片（0.98 mm × 0.75 mm × 0.1 mm）

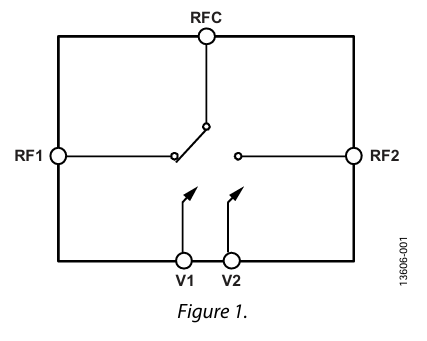

HMC986A反射式单刀双掷开关

技术优势

高频性能领先

l 在50 GHz频段依然保持低损耗（2.3 dB）和高隔离（30 dB），远超常规开关的30 GHz上限，适用于Ka波段卫星通讯、5G毫米波（mmWave）及太赫兹（THz）原型验证。

功率与线性度平衡

l 28 dBm的P1dB和40 dBm的IP3，兼容高功率发射链路（如雷达前端）或高灵敏度接收链路（如电子战接收器），避免信号压缩或互调影响。

迅速响应与控制协调性

l 11 ns开关速率满足动态频谱分配需求，负逻辑控制电压（-5 V至-3 V）兼容现有系统，无需额外电平转换电路。

典型应用场景

测试仪器仪表：作为射频信号路由开关，兼容频谱分析仪、网络分析仪的多端口测试。

军用无线通信与雷达：适用于天线阵列切换、发射/接收（T/R）模块控制，提高系统可靠性。

宽带电信系统：在5G基站中实现多频段信号合并或分流，优化频谱利用率。

电子对抗（ECM）：快速切换干扰信号路径，增强对抗协调性。

深圳市立维创展科技是ADI的分销商，主要提供放大器、线性产品、数据转换器、音视频产品、宽带产品、时钟和定时IC、光纤通信产品、接口和间隔、MEMS和传感器、电源和热经管、处理器和DSP、射频和图形处理器、开关和分配器等，产品原装现货，价格优势，欢迎咨询。
