T0727J5012AHF超低剖面0805阻抗变压器50Ω至12.5Ω

发布时间：2025-07-18 16:27:21 浏览：13

T0727J5012AHF是款低成本、低剖面的亚微型阻抗互感器，选用简单易用的表面贴装封装。尺寸为 2.0 mm × 1.25 mm，超低剖面设计，减少 PCB 空间，适用于高密度集成。凭借更小的占用面积，该单个组件替代传统的离散组件匹配网络，适用于整体LTE通信频段700 MHz–2700 MHz。T0727J5012AHF具有高性能、卓越的一致性和安全可靠性。T0727J5012AHF有带式和卷筒式两种，是获取和存放大批量制造的理想选择。

性能参数

频率范围：700 MHz– 2.7 GHz

阻抗比：50 Ω→ 12.5 Ω

插入损耗：0.1 dB @ 25 °C；0.2 dB @ +85 °C

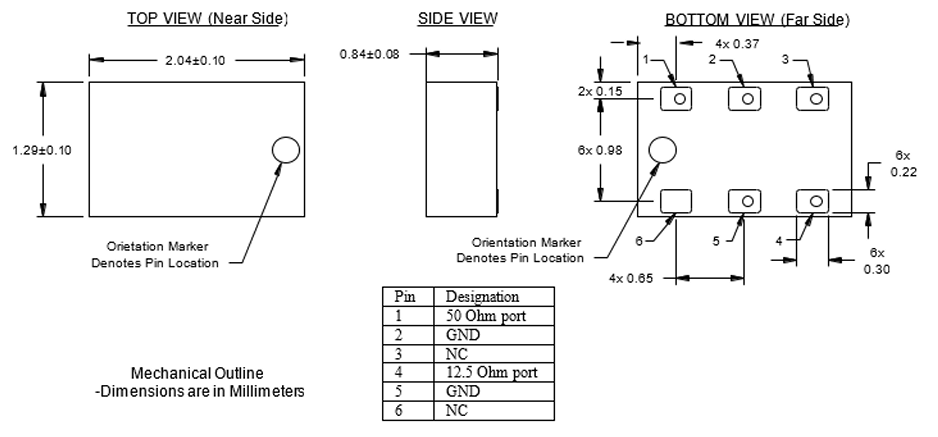

高度：0.84 mm

封装：0805（2012 Metric），卷带（EIA-481-D）

T0727J5012AHF超低剖面0805阻抗变压器50Ω至12.5Ω

特征

•低插入损耗

•非常适合LTE应用需求设计

•可表面安装

•磁带和卷轴

•非导电表面层

•满足RoHS标准

•无卤素

应用优势

•低成本、高统一性，适用于大批量移动设备、CPE、蜂窝通信等 LTE/5G 终端。

•兼容并联拓展：4 只并联可将 12.5 Ω深化降至 3 Ω，再串联 1 只就能实现50 Ω→3 Ω转换，用作高功率 PA 或天线匹配。

•全端口内部 DC 共地，有利于加偏置；仅需外接串/并电容就能优化回波损耗。

应用领域

无线通讯：5G 基站、Wi-Fi 设备、射频前端模块。

平衡信号处理：差分放大器、混频器、滤波器等电路的阻抗匹配。

高频电路设计：需要微型化、高性能变压器的场景。

深圳市立维创展科技是Anaren品牌的经销商，主要提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品，产品原装库存，极具价格优势，欢迎咨询。
