W-26215是由PICO精心打造的一款高性能广播音频变压器，属于PICO旗下W系列（以及71000和81000系列）中的核心产品，W-26215因其超微型的精致体型和卓越的音频通信质量脱颖而出。W-26215变压器采用独特的封装设计技术，不仅支持传统的压接方式，还兼容现代电子设备中广泛应用的表面贴装技术，适用于专业化音频设备、广播系统等对稳定性能要求高的场景。

规格参数

功率：≥ 1 kHz 时最高 0.4 W，≥ 400 Hz 时 0.075 W。

特性阻抗：初级特性阻抗 600 Ω，次级特性阻抗 600 Ω。

匝数比：串联连接时为 1:1，并联连接时为 2:1。

直流电性能：初级直流电阻 60 Ω，次级串联直流电阻 72 Ω，并联直流电阻 18 Ω；初级不平衡直流电流 4.1 mA。

电气性能：耐压性 200 Vrms，绝缘电阻≥ 10 GΩ（300 VDC）。

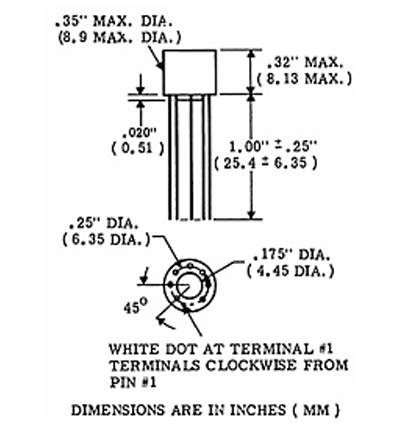

工作环境：工作温度范围为 -55°C 至 +130°C，重量约 2.5 克，尺寸为 0.35" x 0.32"，具备环氧绝缘金属机壳和磁屏蔽。

制造标准：满足 MIL-PRF-27 标准，适用于高温回流焊接工艺技术，保持高可靠性。

核心性能

超微型设计：W-26215 选用超微型封装形式，体积小巧，适用于集成化、微型化音频设备设计，满足现代通讯设备对空间高效利用的需求。

灵活的安装方式：兼容插装和表面贴装两种安装方式，兼容不同制作工艺，提高生产灵活性。

音频应用优化：作为低频变压器，工作频率范围覆盖 10Hz-20000Hz，包含人耳可听范围，确保音频信号各频段均匀传输，避免高频率衰减或低频失帧。

特性阻抗与信号隔离：通过调节初级与次级绕组的匝数比，实现多种设备间阻抗的精确匹配，提高信号传输效率；同时通过电磁感应原理，实现输入与输出电路的电气隔离，阻断地线环路干扰，减少环境噪声，提高信噪比。

应用领域

l 专业音响系统：在调音台与功率放大器之间、放大器与扬声器之间实现特性阻抗与信号隔离，提高系统稳定性与音质。

l 录音设备：连接麦克风与前置放大器，平衡输入阻抗并隔离设备噪声，获取纯净音频信号。

l 广播系统：在长距离信号传输中，通过升压变压器提高信号电压，减少功率损耗，再通过降压变压器恢复到标准电平。

l 乐器放大器：搭配电吉他、电子琴等乐器输出阻抗与放大器输入阻抗，优化音质表现。

深圳市立维创展科技是PICO公司总代理，致力为客户提供高品质、高质量、价格公正的电源模块产品。PICO产品原装进口，质量保证，目前拥有现货库存的UACHV225S电源模块。如若需要PICO产品欢迎咨询！！！
