JCK6024S05 DC-DC转换器：高效电源转换的核心器件
发布时间：2025-07-07 16:31:27 浏览：20
JCK6024S05是由XP Power生产的60W隔离式DC-DC转换器，具备高功率密度和DIP封装类型,安装到50.8 x 50.8 x 10.2mm（2英寸x 2英寸x 0.4英寸）的PCB安装金属机壳中。具备2:1的输入电压范围，为18至36VDC或36至75VDC，具备3.3、5、12、15VDC的稳压单输出，可利用调整电阻器调整±10%。

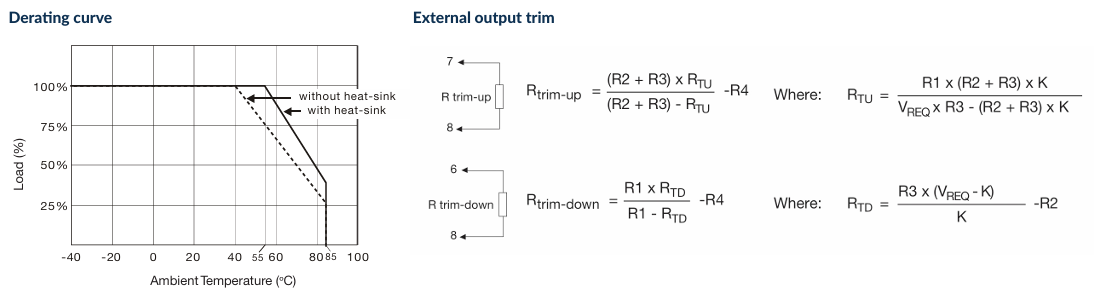

JCK6024S05在输入输出间存在1.6kVDC隔离。远程开/关是标准配备，过电流、过电压和过温保护亦是如此。工作温度范围为-40°C至+85°C，降额超过+40°C。安装时，可选择散热器（-HK）能延长全功率操作温度。
特征
稳压单输出3.3至15VDC
2:1输入范围
50.4 x 50.4mm（2“x 2”）占用空间，10.2mm轮廓线
输出调整±10%
1.6kVDC隔离
过电流、过电压和过温度保护
远程控制
-操作温度为40℃至+85℃
全功率至+50C
规格：50.8 x 50.8 x 10.16mm
应用领域
工控自动化
l 为PLC、传感器、实行器等设备提供高效5V电源，适用于工厂复杂电磁环境。
l 例子：在-20°C的冷库中，转换器依然可以稳定输出，兼容设备长时间运行。
通讯设备
l 为通信基站、交换机等提供隔离电源，避免地环路影响，提高传输性能。
l 优势：1600VDC隔离电压满足通讯设备对电气隔离的严苛要求。
交通物流
l 用作新能源充电桩系统、轨道交通信号控制，承受震动与温度变化。
l 案例：在高铁车厢内，转换器为监控摄像机供电设备，-40°C至+85°C范围内安全可靠运行。
医疗仪器
l 为便携式医疗器械（如超声仪、监护设备）提供低噪音、高效率电源。
l 认证：满足医疗器械检测标准（如IEC 60601-1）。
深圳市立维创展科技有限公司授权代理销售XP POWER电源模块产品。产品包括：AC-DC电源、DC-DC转换器、高压AC-DC电源、高压DC-DC转换器、射频电源系统、三相电源。欢迎咨询。
Model number | Input voltage | Output voltage | Output current | Efficiency | No load Input current | Full load Input current | Maximum capacitive load |
JCK6024S3V3 | 3.3VDC | 3.3VDC | 14A | 91% | 80mA | 2151mA | 36000μF |
JCK6024S05 | 18-36VDC | 5.0VDC | 12A | 92% | 100mA | 2762mA | 20400μF |
JCK6024S12 | 18-36VDC | 12.0VDC | 5A | 91% | 40mA | 2793mA | 3550μF |
JCK6024S15 | 18-36VDC | 15.0VDC | 4A | 91% | 40mA | 2793mA | 2300μF |
JCK6048S3V3 | 3.3VDC | 3.3VDC | 14A | 91% | 50mA | 1075mA | 36000μF |
JCK6048S05 | 36-75VDC | 5.0VDC | 12A | 92% | 60mA | 1389mA | 20400μF |
JCK6048S12 | 36-75VDC | 12.0VDC | 5A | 91% | 40mA | 1397mA | 3550μF |
JCK6048S15 | 36-75VDC | 15.0VDC | 4A | 91% | 40mA | 1397mA | 2300μF |
